SOLIDWORKS’te tasarımlarımızı yaptıktan sonra oluşturduğumuz projelerin ArmadaWorks’ün çeşitli butonlarını kullanarak işlemler yaptırabiliriz. Bu komutlardan en önemlisi “Malzeme Listesi” butonudur. Montajlarımızda step’den dönüştürülmüş parçalar olabilir veya bütün montaj stepden alınma olabilir. Böyle durumlarda parçaların “enxboyxyükseklik” gibi ölçülerini malzeme listesinde otomatik çıkarmak için özel özelliklerden ve sınırlayıcı kutu özelliklerinden yararlanarak malzeme listesine işlem ölçülerini çıkarmak mümkündür.
Öncelikle step olarak açılan parçayı Solidworks de part dosyası olarak kaydedelim ve Armadaworks kullanarak “Sınırlayıcı Kutu” butonu ile parçanıza sınırlayıcı kutu ekleyerek örnekte olduğu gibi işlem öncesi parçanın satın alma ölçülerine yardımcı olabiliriz.

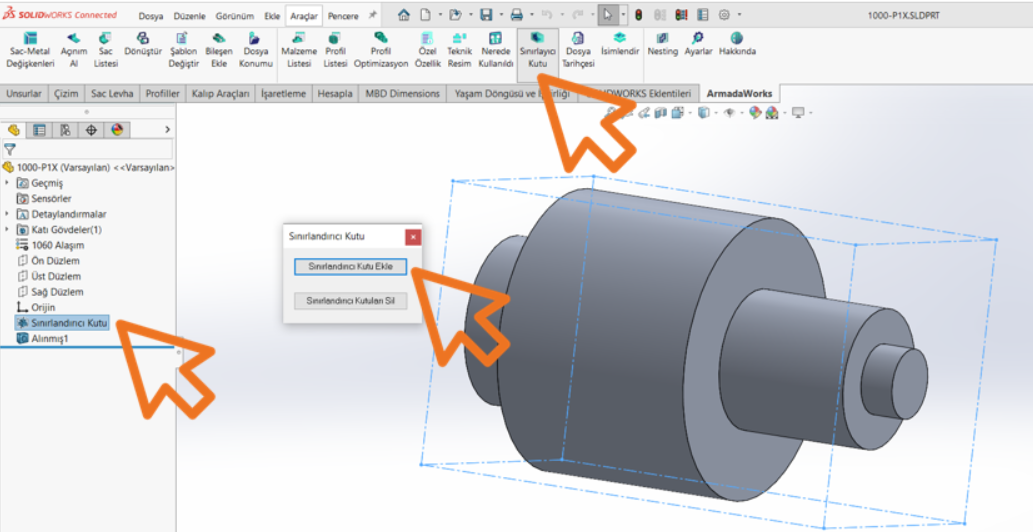

ArmadaWorks de ile Sınırlayıcı Kutu ekleme
Eğer bu işlemi Solidworks’te açtığımız projemizden Armadaworks arayüzü ile “Sınırlayıcı Kutu” ikonuna tıklayarak oluşturduğumuz parçaların hepsine eklenmiş olacaktır.
Sınırlayıcı Kutu ile Konfigürasyon Özel Özellikleri
Sınırlayıcı kutu eklediğimizde otomatik olarak konfigürasyon özelliklerine “Toplam Sınırlandırıcı Kutu Uzunluğu, Toplam Sınırlandırıcı Kutu Genişliği ve Toplam Sınırlandırıcı Kutu Kalınlığı” eklenmiş olur ve bu değerler Armadaworks “Malzeme Listesine” otomatik aldırılabilir.
ArmadaWorks Malzeme Listesi Şablonu
Sınırlayıcı kutu eklediğimiz parça için “C:\ArmadaWorks\BOM-TR.xltx” yolunda yer alan excel şablonun açalım ve “Toplam Sınırlandırıcı Kutu Uzunluğu, Toplam Sınırlandırıcı Kutu Genişliği ve Toplam Sınırlandırıcı Kutu Kalınlığı” özelliklerini “Variables” sayfasına ek satırlar açarak özel özelliklerde yazdığı şekli ile ekleyelim.

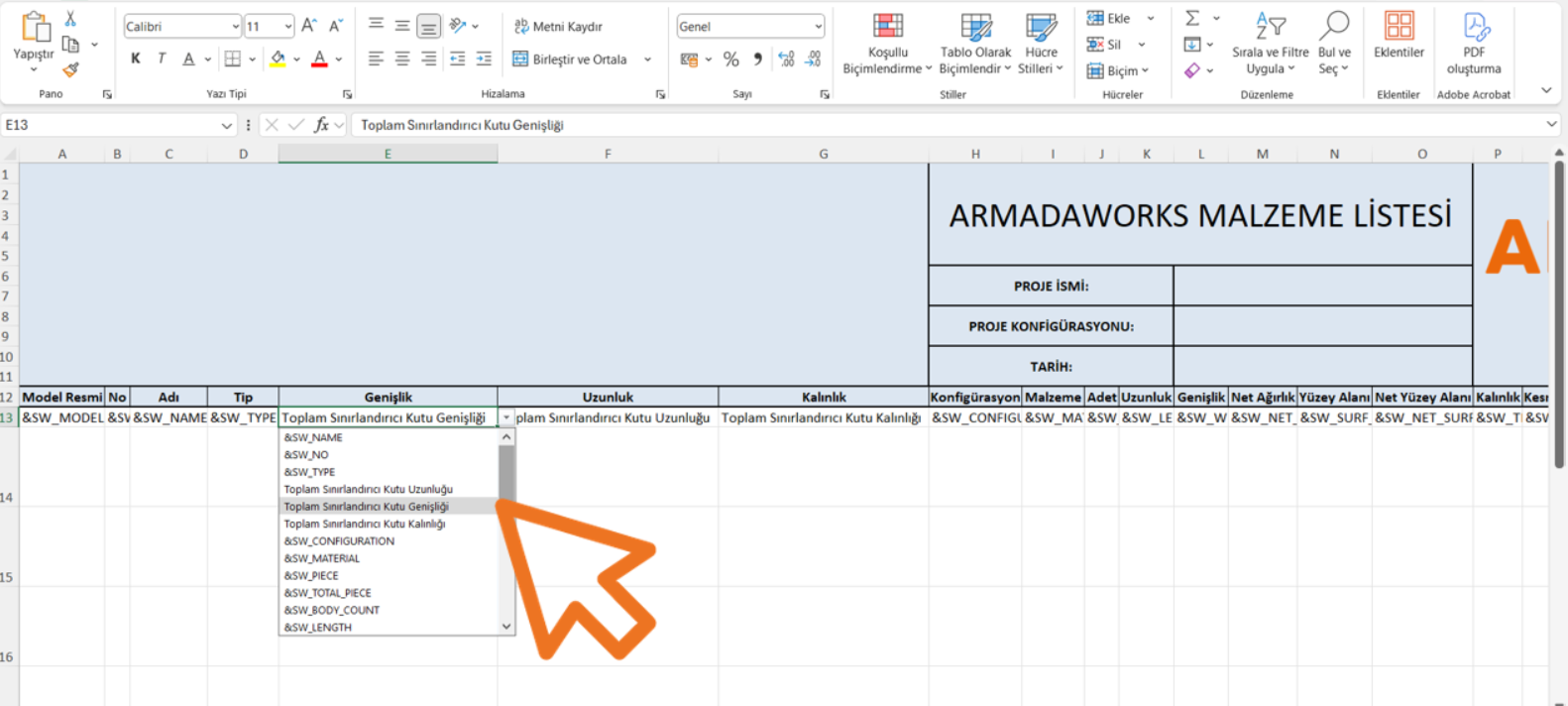

Armadaworks Malzeme Listesi Şablonu
Variables sayfasına eklediğimiz veriyi “Sheet1” sayfasında istediğimiz sütunu özelleştirerek değerini seçebiliriz. Görselde olduğu gibi 3 adet ek sütun eklediğimizde otomatik olarak değer seçim sayfasını çıkacak ve sütuna atamak istediğimiz değeri 13. Satıra işaretleyeceğiz. Bu işlemden sonra farklı kaydet yapıp “Excel Şablonu(.xltx)” formatında kaydedelim.

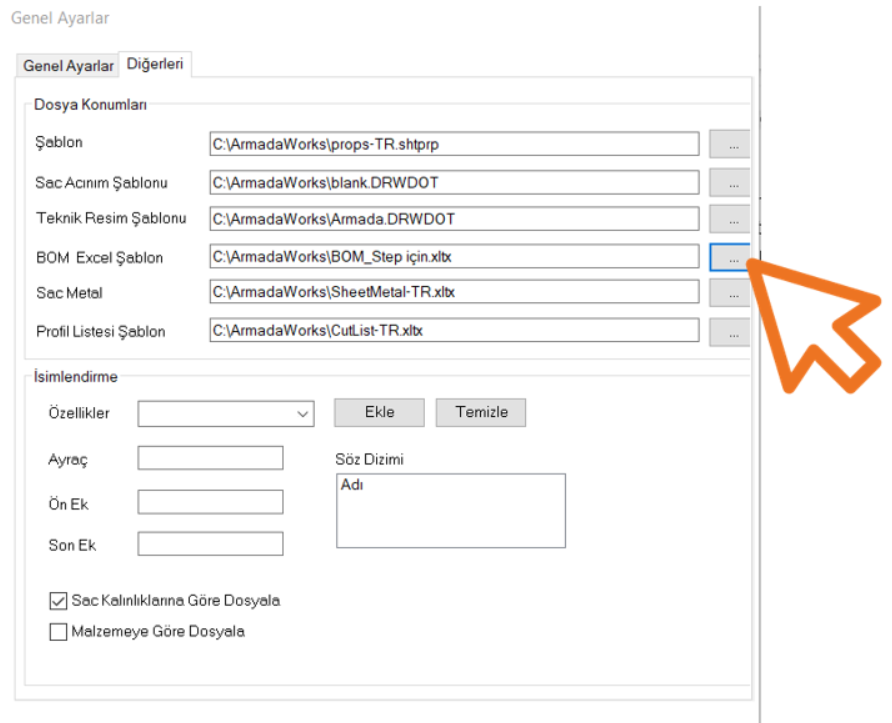

Armadaworks Genel Ayarlar
Tekrar Solidworks’e dönerek Armadaworks genel ayarlarından diğerleri bölümüne gelip “BOM Excel Şablon” seçeneğini kaydettiğimiz yeni format ile değiştirelim.

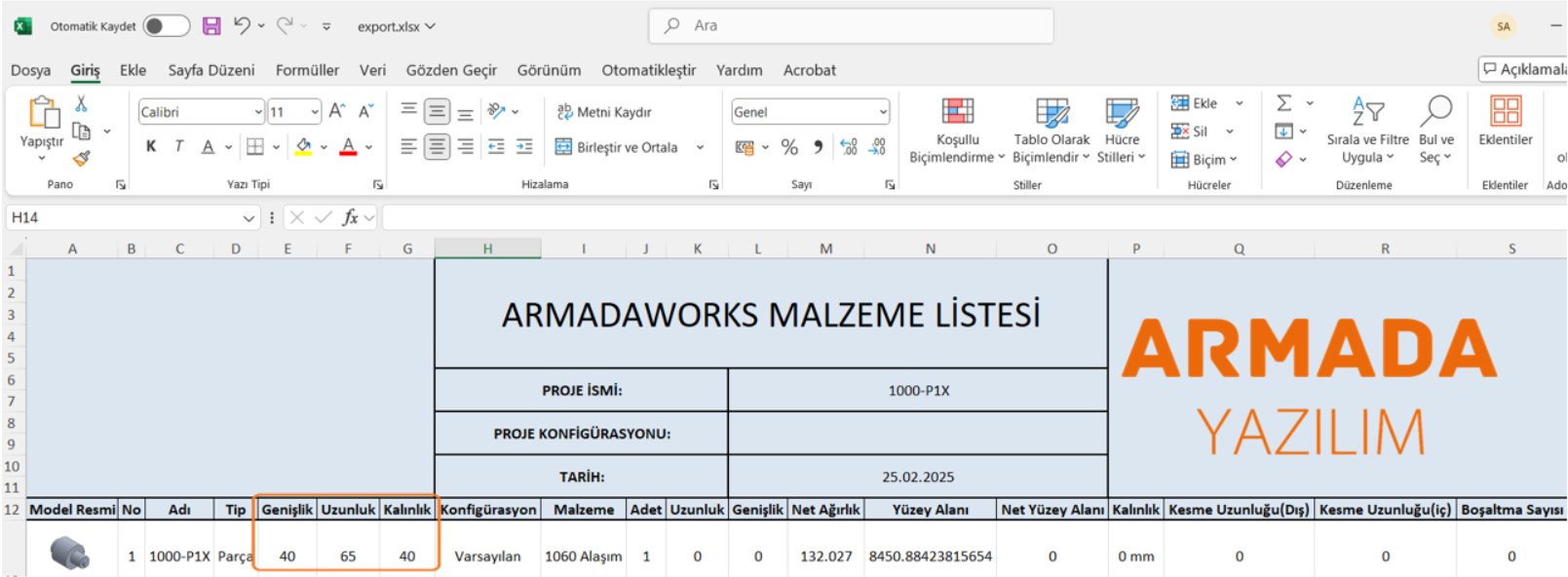

Armadaworks ile Malzeme Listesi
Bu işlemi montajda gerçekleştirmek için öncelikle step datayı montaj olarak Solidworks’te açıyoruz ve parçalı şekilde kaydediyoruz. Bir sonraki adım olarak bütün parçalara Armadaworks yardımı ile “Sınırlayıcı Kutu” ekliyoruz. Son olarak malzeme listesini bu şekilde özelleştirip sonuca ulaşmış oluyoruz. Resimde görüldüğü üzere montajdaki tüm parçaların Genişlik-Uzunluk ve Kalınlık bilgilerini malzeme listesine hızlıca aktarabiliriz.
Sizlerde stepden alınan montajlar için bu işlemi montajda uygulayarak yapabilir. Parçaların üretim işlemine daha hızlı akmasını sağlayabilirsiniz.
