SOLIDWORKS’te tasarımlarımızı tamamladıktan Armadaworks ile sac malzemelerin açınımlarını alabilir ayrıca malzeme listelerini hazırlayabiliriz. Ancak bazı durumlarda bu uygulamalar hata verebilir veya butonlara bassanız bile işlem yapmayabilir.
Böyle çalışmama durumlar için bakacağımız adımları inceleyelim. Öncelikle montajımızı açalım ve eğer açınım alma ve malzeme listesi butonlarında sorun yaşıyorsak öncelikle ayarlarımızı kontrol edelim.

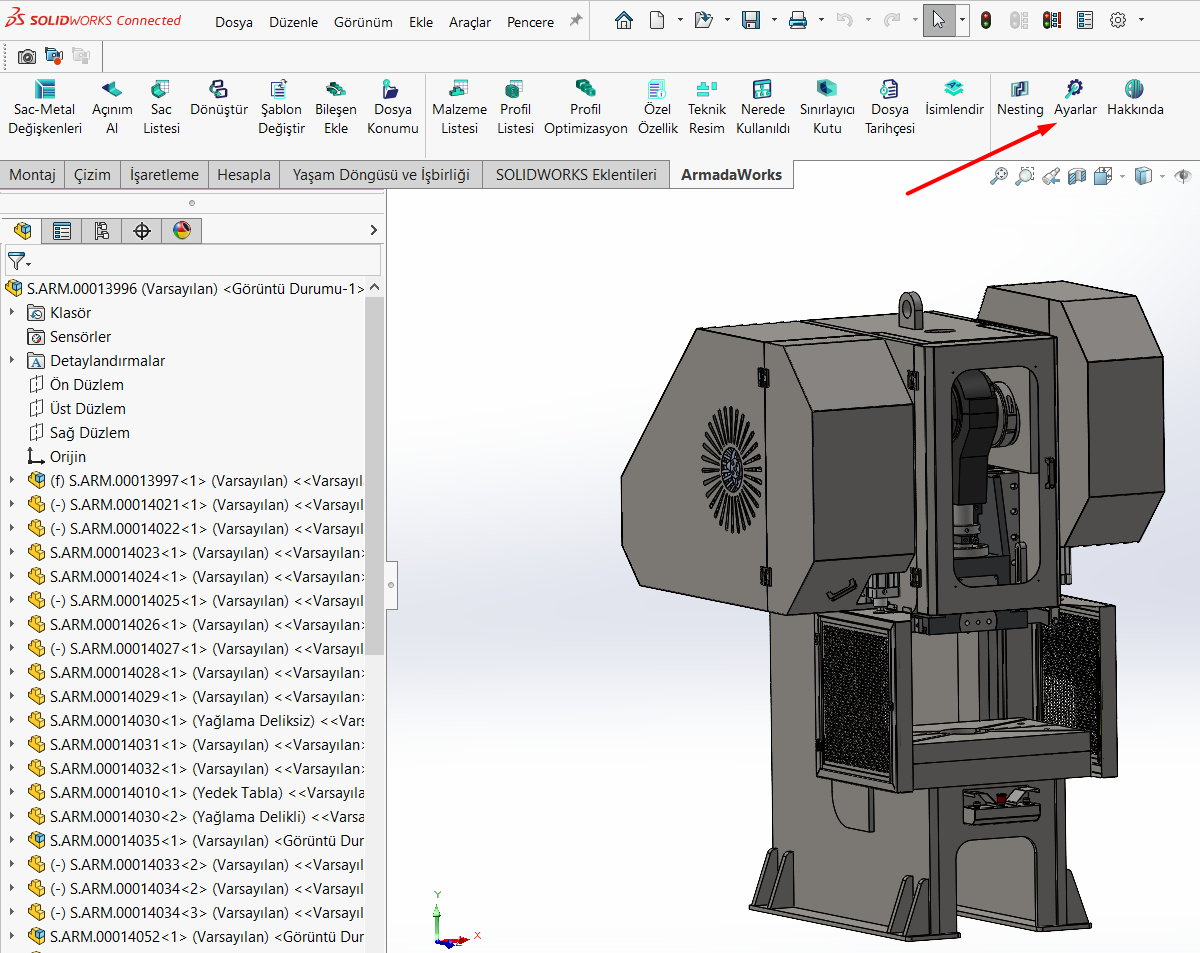

Açılan projede Armadaworks eklentimiz de “Ayarlar butonuna tıklayalım.

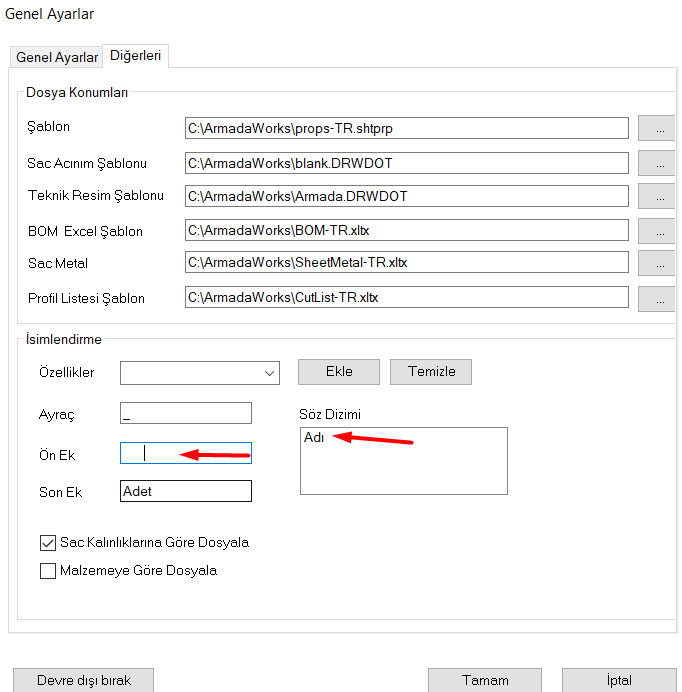

Genel ayarlarda “Diğerleri” bölümüne gelelim ve burada “İsimlendirme” ayarlarına geldiğimizde alınan çıktıların isimlendirme ayarlarını inceleyelim. Öncelikle “Söz dizini” bölümünün boş bırakılmaması en az bir özellik atanması gerekmektedir. Bu bölümün boş olmadığına dikkat edelim. İkinci olarak “Ayraç”- “Ön Ek”- “Son ek” gibi bölümlerde boş bıraktığımız alan varsa bu alanlarda boşluk ataması yapılmadığını kontrol edelim ve resimde görmüş olduğunuz gibi “Ön Ek” bölümünde boşluk ataması yapılmış bu boşluk bilgilerini silmemiz gerekmektedir. Böylece alınan hata veya tepkisiz buton gibi durumlar çözümlenecektir.
Bir başka sorun ise yine “Söz Dizini” bölümüne eklenen özel özelik değerlerinin eklenmesi veya bu eklemelerin props kütüphanesi atanmaması ile olmaktadır.
İsimlendirme ayarlarında özel özellik değerlerinden veri çekilmesini istiyorsak C:\ArmadaWorks\props-TR.shtprp not defterine istediğimi özel özeliği iki kere alt alta yazarak ekleyebiliyoruz. Bunun detayları için “ARMADAWORKS AÇINIM ALMA İSİMLENDİRMESİNE ÖZEL ÖZELLİK EKLEME” isimli makaleyi inceleyebilirsiniz.

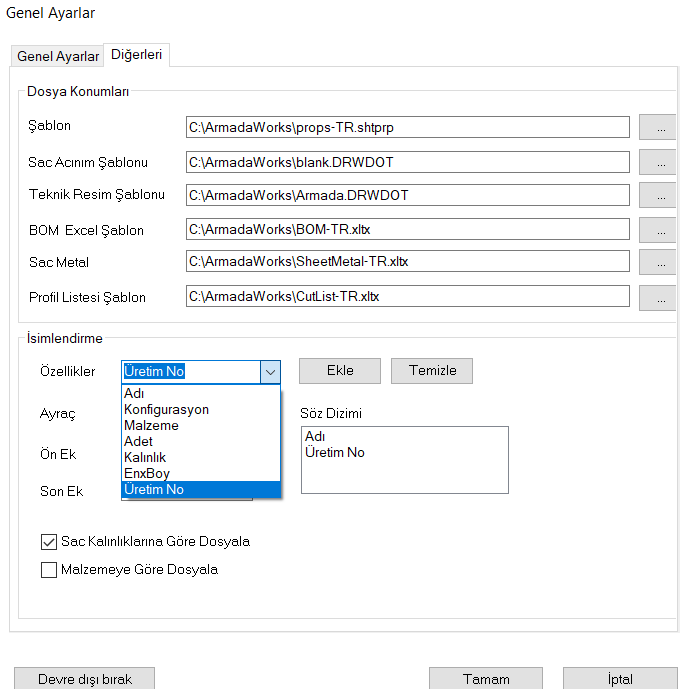

İsimlendirmeyi özelleştirdiğimiz zaman bu değerin herhangi bir temiz kurulum veya güncelleme ile props dosyasından silindiğinde props dosyasına tekrar eklenmez ise butonlar işlev göremez kitaplık hatası alınır. Resimde olduğu gibi “Üretim No” özel özelliği güncelleme sonrası props dosyasında bulunamadığı için hata vermektedir.

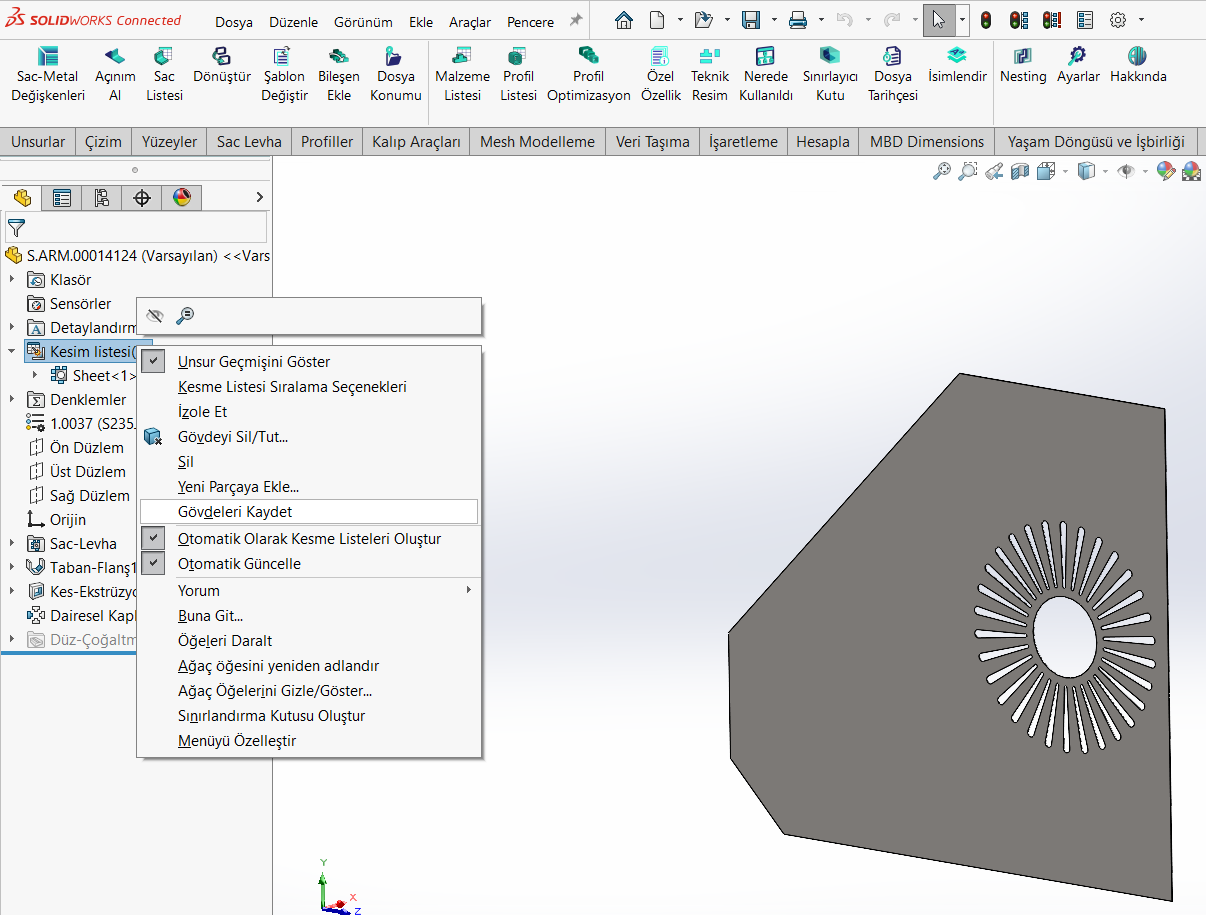

Açınım alınamadığı durumlarda en sık karşılaştığımız sorunlardan biri de parçalarda Solidworks unsur ağacında sac metal ürünlerde yer alan “Kesim Listesi” unsuruna sağ tık yapıldığında “Otomatik Olarak Kesme Listeleri Oluştur” ve “Otomatik Güncelle” seçeneklerinin tikli olması gerekliliğidir. Bu durum parça oluştururken dikkat edilmesi gereken bir durumdur.
Sizlerde bu adımları inceleyerek açınım alma ve malzeme listesi alam gibi görev butonlarında sorun yaşıyorsanız bunları bu adımları inceleyerek çözümleyebilirsiniz.
