SOLIDWORKS Electrical’da Tara komutu, şematik çizimlerde veya form çizimlerinde kapalı bir alanı desen (hatch) ile doldurmak için kullanılır. Bu, görsel olarak bölgelerin tanımlanmasını, gruplandırılmasını veya vurgulanmasını sağlar.
Kullanım adımları
- Komutu çalıştırın:

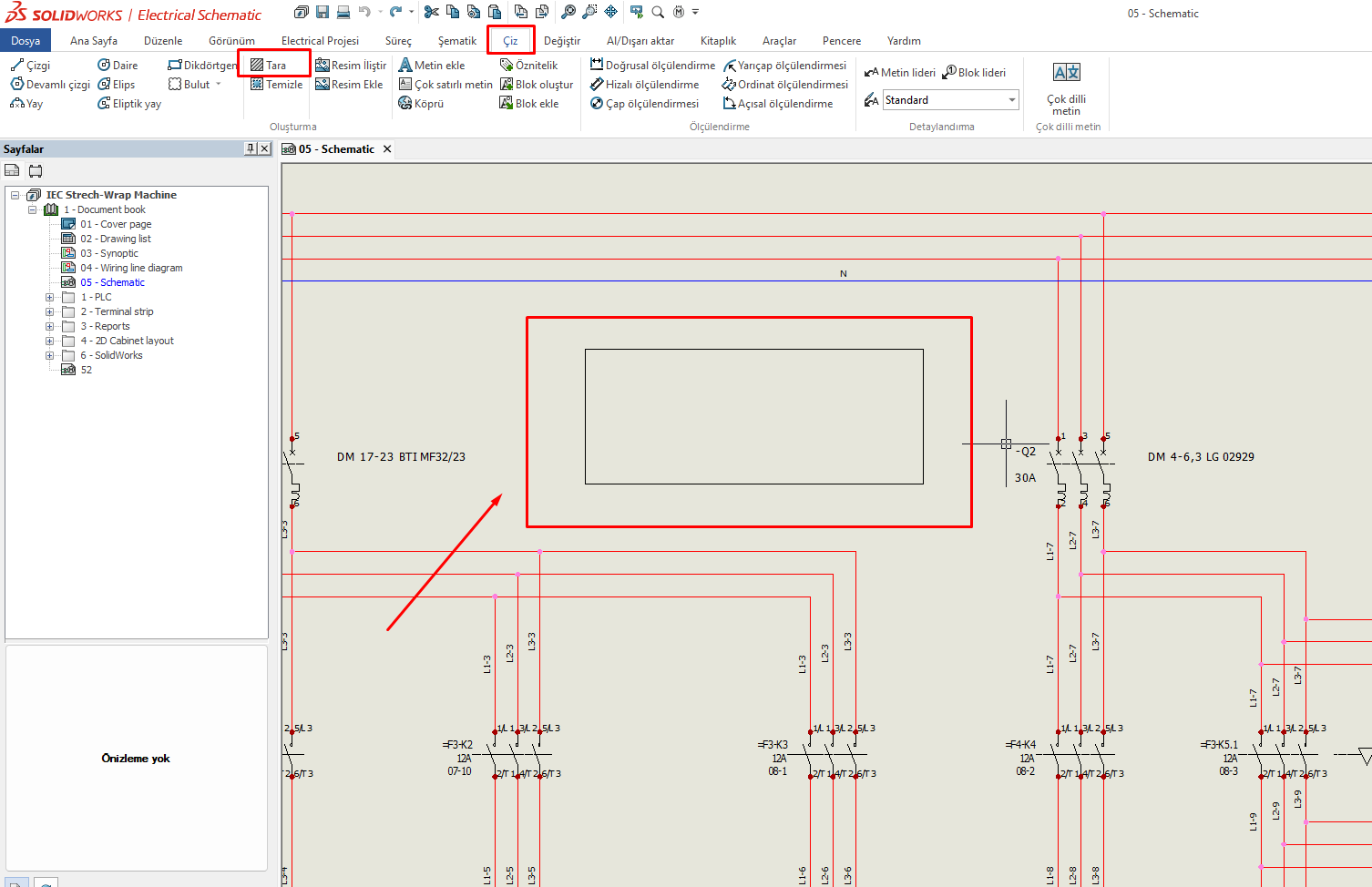

Menüden Çiz > Tara seçeneğini tıklayın.
- Alanı seçin:
Tarama yapmak istediğiniz kapalı alanı tıklayarak seçin. Seçilen alanın kenarları mutlaka kapalı bir geometri oluşturmalıdır (örneğin bir dikdörtgen veya çokgen gibi).
- Tarama desenini ve özelliklerini belirleyin:
Açılan pencerede:
- Tarama deseni (çizgili, çapraz, noktalı vb.)
- Ölçek (yoğunluk)
- Açıklık (desen aralığı)
- Renk gibi ayarları belirleyebilirsiniz.
- Uygulayıp onaylayın:

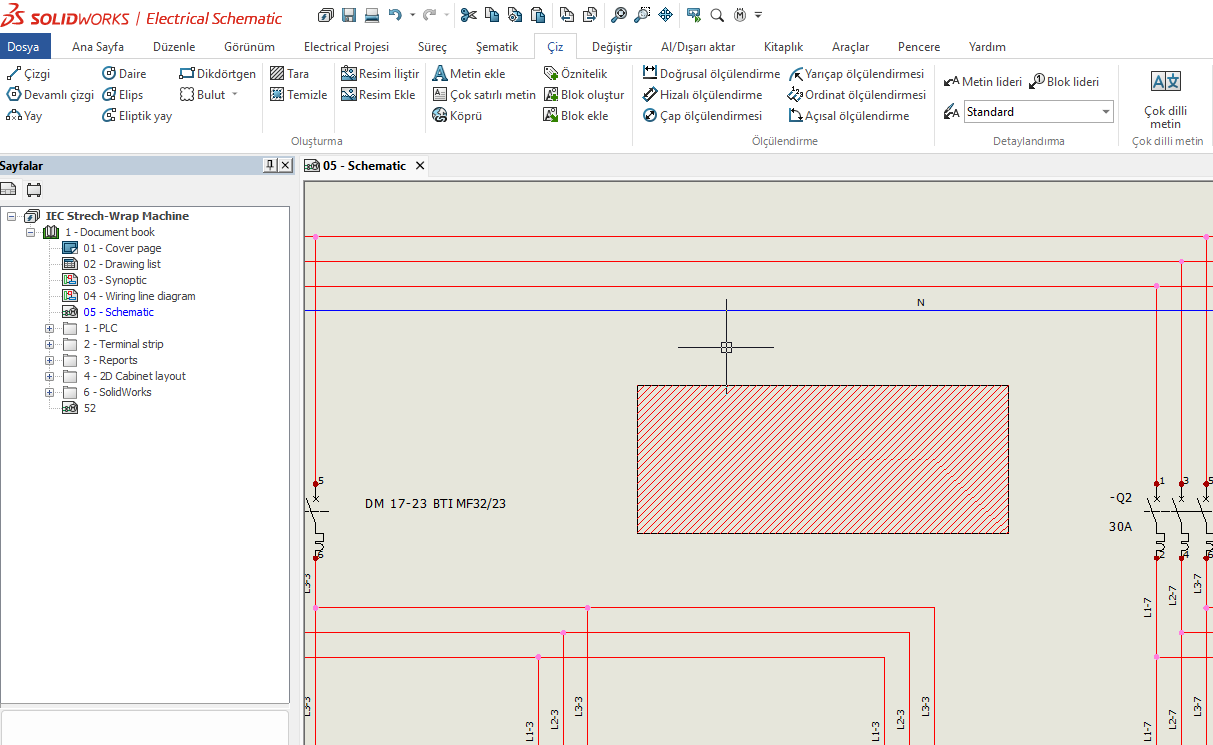

Ayarları yaptıktan sonra “Tamam” düğmesine tıklayarak taramayı uygulayın.
Kullanım örnekleri
- Panoda belirli alanları (örneğin yüksek gerilim, kontrol devresi, topraklama bölgeleri) görsel olarak ayırmak.
- Form çizimlerinde yüzey kaplamaları veya farklı bölgeleri temsil etmek.
- Doldurulmuş alanlarla çizimin okunabilirliğini artırmak.
İpuçları
- Kapalı olmayan alanlar taranamaz. Gerekirse çizgileri tamamlayarak alanı kapalı hale getirin.
- Aynı tarama deseni birden fazla alana uygulanabilir.
- Taranmış alanlar sonradan çift tıklanarak düzenlenebilir veya silinebilir.
