SOLIDWORKS’te bir modelin tasarımında bütün çizilerek parçalanma gibi parçalanmış ürüne de ayrı bir model gibi kaydetme işlemi yaparız ve bu durum için ayır komutunu sıklıkla kullanırız. Ancak bazı durumlarda ayır komutunda özellikle çizim ile ayırmaya çalıştığımız ayır komutunun kullanamadığımızı görürüz. Şimdi bununla ilgi bir inceleme yapalım.
Bölmek istediğimiz katı modelimizi açalım ve bölme şeklimize uygun bir çizim yapalım.

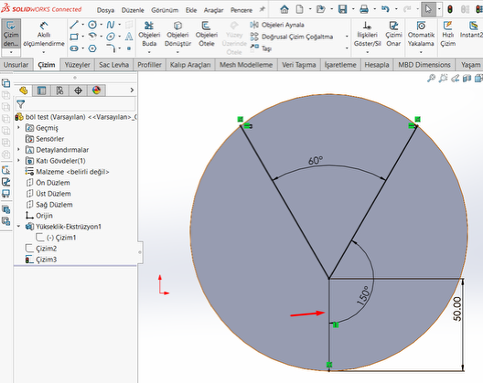

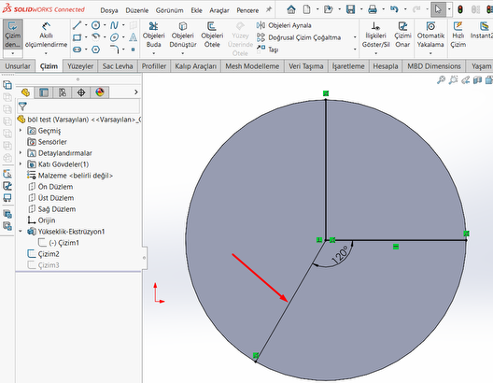

Örnek olarak bir dairesel parçayı dilimlemek istediğimizde ve bu merkezden dağılan çizgilerle veya ikinci resimde olduğu gibi merkez dışı çizgilerle olsun fark etmeksizin iki çizginin başlangıç noktası birleştiğinde üçüncü ve daha fazla çizginin de başlangıç noktası diğer iki çizgi ile aynı olduğunda çizilen üçüncü çizgi görünümü resimlerde olduğu gibi değişecektir.
Bu durum da bu resimlerde görünen “Çizim 2” ve “Çizim 3” kullanılarak ayır komutu işlem yapamayacaktır.
Resimde görüldüğü üzere çizmiş olduğumuz iki çizimden herhangi birini de kullandığımız da ayırma komutunda işlem yapılmaz uyarısı alırız. Çünkü SOLIDWORKS tasarımsal mantığı olarak başlangıç noktası aynı olan üçüncü ve diğer çizgileri görselliğini hafifletir. Bu durum da ayır komutunda çizgiyi okunmaz duruma getirir.
Ayır işlemi için bu daireyi hata aldığımız işlemde bölmek istediğimizde üçüncü çizgimizin başlangıç noktasını diğer iki çizgimiz ile aynı yapmayarak çözümü sağlayabiliriz. Veya bu çizim üzerinde çizgi doğrularında düzlemler oluşturup o düzlemler ile ayırma işlemini yapabiliriz.

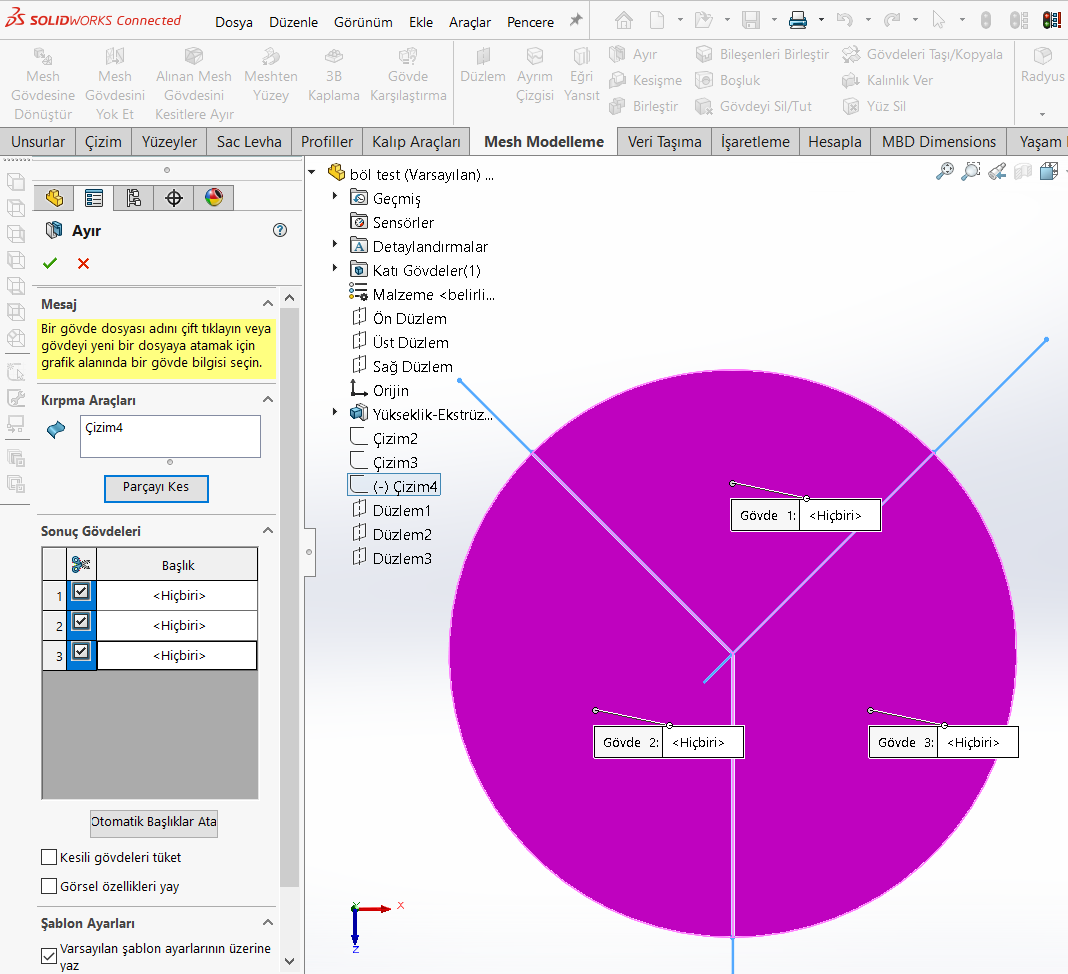

Ayır işlemi yeni çizimde sağlıklı bir şekilde olmuş olacak. Sizlerde böyle bir durumda karşılaştığınızda çizgilerini görünümlerine dikkat etmenizi tavsiye ederiz ve sizlerde bu çözümü uyguladığınız da işlemlerinizi yapabilirisiniz.
