SOLIDWORKS PDM, parça ve montaj dosyalarındaki konfigürasyon bilgilerini veri kartlarına otomatik olarak aktarma imkânı sunar. Bu sayede farklı konfigürasyonlara ait bilgiler doğrudan PDM veri kartında görüntülenebilir ve yönetimi kolaylaşır. Bu yazıda, konfigürasyon adının nasıl veri kartına aktarılacağını adım adım inceleyeceğiz.

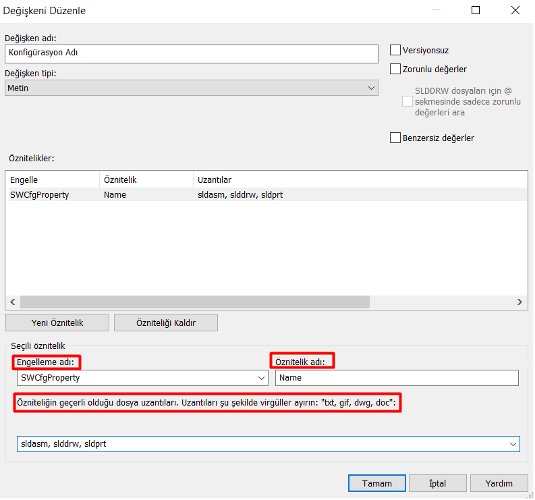

Öncelikle bir değişken oluşturuyoruz. Bu örnekte ben “Konfigürasyon Adı” şeklinde isimlendirdim. Sonrasında aşağıdaki görselde de görülebileceği şekilde yapılandırdım.
Engelleme Adı: SWCfgProperty
Öznitelik Adı: Name
Dosya Uzantıları: sldasm, slddrw, sldprt

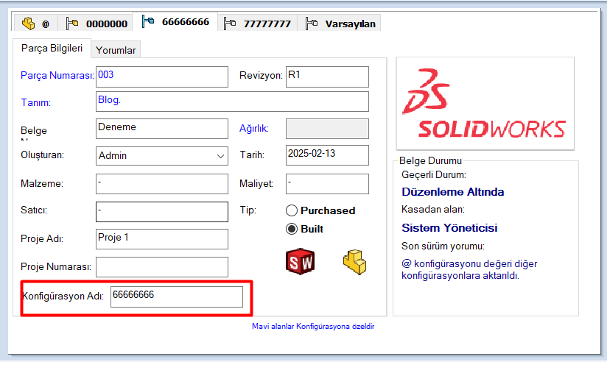

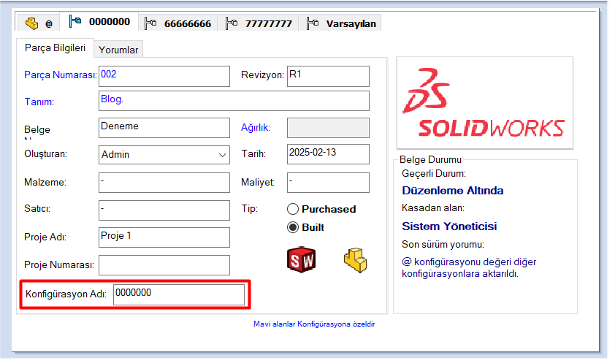

Değişken düzenleme işlemin sonrası karta değişkeni yerleştirip düzenleme sağlıyorum. Bu işlem sonrasında konfigürasyon kullanımı sağlanan parçalarda konfigürasyon adı bilgisi direkt ilgili değişkene aktarılmış olacaktır.
