SOLIDWORKS Motion, Solidworks içerisindeki bir eklentidir ve montajlardaki hareketli parçaların simülasyonlarını yapmanıza olanak tanır. Hareket simülasyonu sonrası grafik oluşturma işlemi, hareketli elemanların belirli fiziksel özelliklerini (yer değiştirme, hız, ivme, kuvvet vs.) zamana bağlı olarak analiz etmenizi sağlar. Ancak şu bilinmelidir ki Solidworks Motion eklentisini yalnızca Solidworks Premium pakete sahipseniz kullanabilirsiniz.
Solidworks Motion’da Grafik Oluşturma Adımları
Motion Study Oluşturma

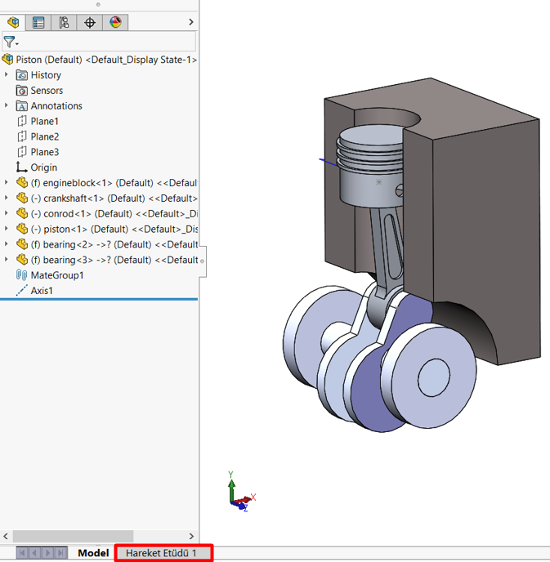

- Montaj dosyanız açıkken, altta bulunan “Motion Study” sekmesine tıklayın. Motion Study tipi olarak da “Hareket Analizi” seçilmesi gerekir.
Hareket Tanımlama
- Parçalara veya montaja gerekli motorlar, kuvvetler, yerçekimi veya bağlantılar gibi hareket etkileri uygulanır.
- Simülasyon süresi belirlenir.
- Tüm senaryolar ve yüklemeleri tamamlandıktan sonra “hesapla” butonuna tıklanır.
Grafik Oluşturma

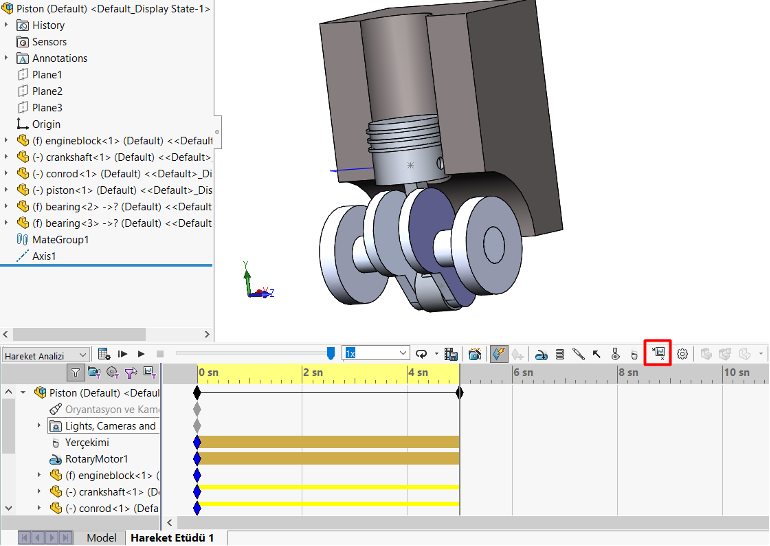

- Hareket analizi komutlarından “Sonuçlar ve Grafikler” seçeneğine tıklayın.
- Açılan pencerede grafik oluşturmak istediğiniz bileşeni seçin.
- Ardından hız, ivme, yer değiştirme ve kuvvet gibi fiziksel büyüklükleri seçin.
- Son olarak ilgili ekseni veya toplam büyüklüğü seçip onayladıktan sonra grafiği oluşturabilirsiniz.

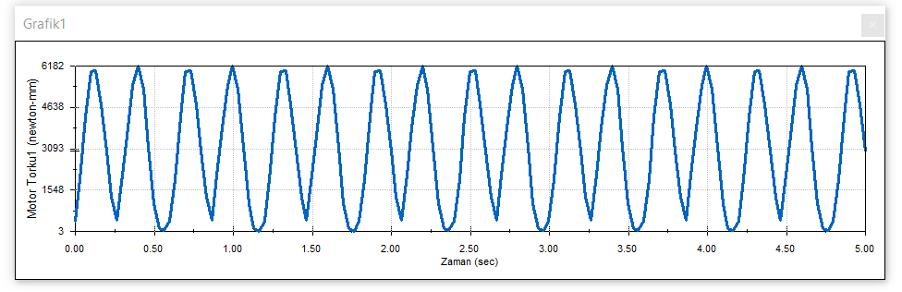

- Oluşturulan grafik yeni bir pencerede açılır ve üzerine sağ tıklayarak dışa aktarabilirsiniz.
