SOLIDWORKS Electrical’da şematik ve imalat çizimlerinde, lider (Leader) stilleri; notlar, işaretlemeler ve etiketleme (örneğin balonlar) gibi açıklayıcı elemanların çizim üzerindeki görünümünü yönetir. Bu içerikte, lider stillerini nasıl kullanabileceğini ve özelleştirebileceğini adım adım inceleyeceğiz.
Lider (Leader) Nedir?
Lider, genellikle bir not veya balon gibi bir açıklamayı, çizimdeki belirli bir öğeye bağlayan çizgidir. Lider stilleri sayesinde:
- Çizgi şekli ve ucu (ok, daire vb.),
- Yazı tipi ve boyutu,
- Çizgi kalınlığı ve rengi gibi görsel ayarlar yapılabilir.

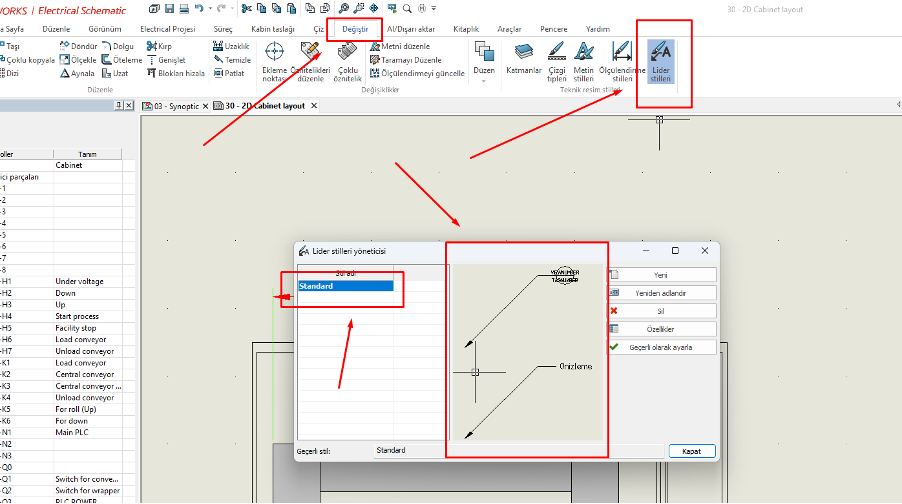

Lider Stillerine Erişim
Lider stillerini özelleştirmek için:
- Menüden “Değiştir” sekmesine geç.
- Buradan “Leader Styles” (Lider Stilleri) komutunu seç.
Bu ekranda mevcut lider stillerini görebilir ve düzenleyebilirsin.

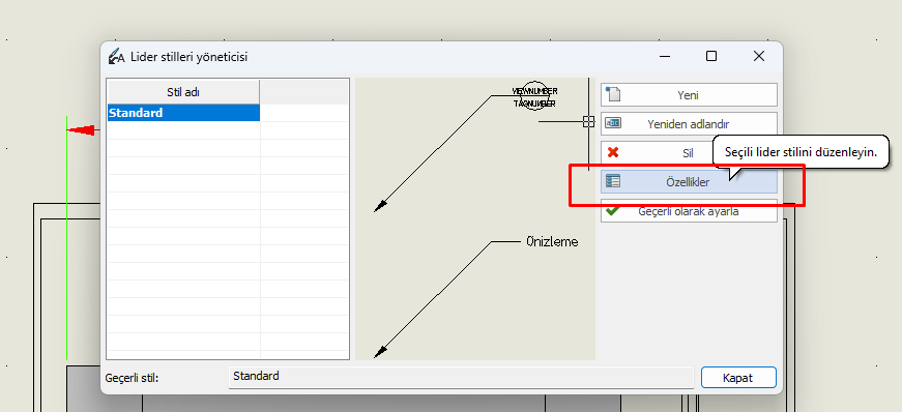

Lider Stili Düzenleme
Mevcut bir lider stilini düzenlemek için:
- Stil adının üzerine tıkla ve “Özellikler” butonunu seç.

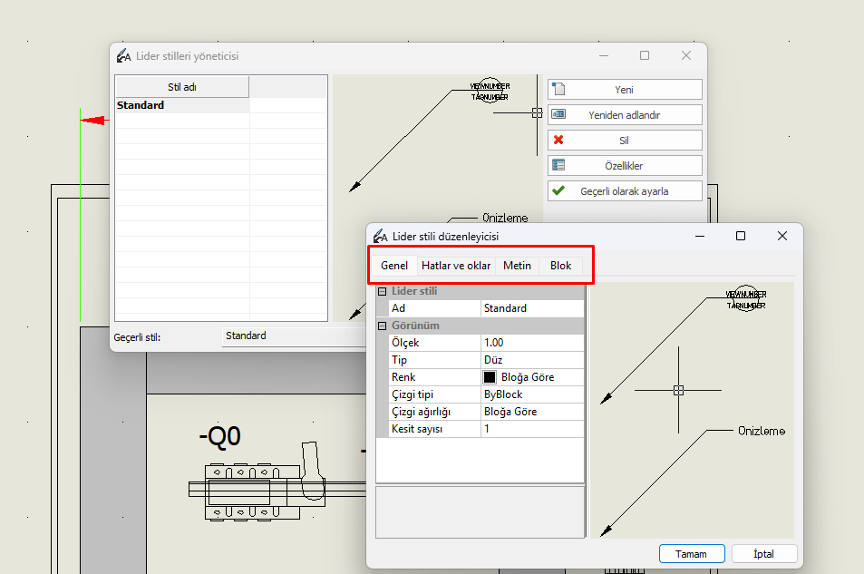

Açılan düzenleme penceresinde şunları ayarlayabilirsin:
-
- Yazı Tipi: Lider metninin fontu, boyutu, kalınlığı.
- Lider Çizgisi: Ok şekli (ok, daire, çizgi vb.), çizgi kalınlığı, rengi.
- Hassasiyet: Yazı tipi ve ok tipi arasındaki boşluklar.
- Kenar Yumuşatma: Lider çizgisinin kırılma noktaları veya kavisli olmasını ayarlayabilirsin.

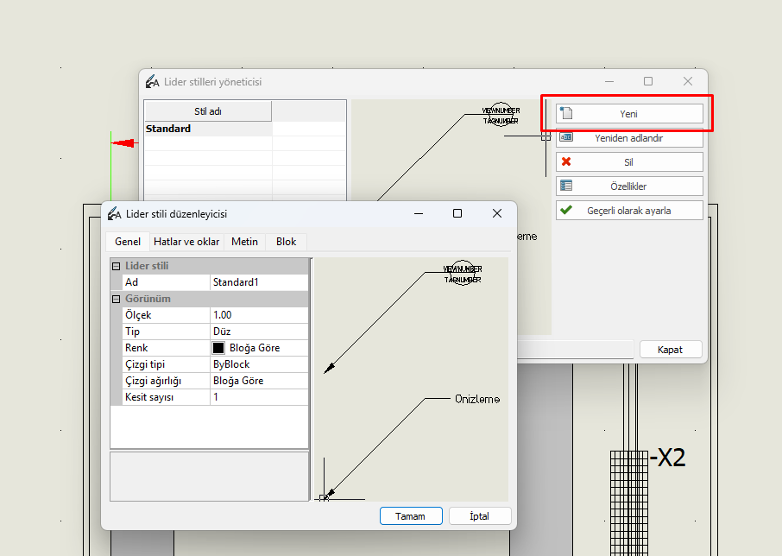

Yeni Lider Stili Oluşturma
Yeni bir lider stili oluşturmak için:
- “Add New” (Yeni Ekle) butonuna tıkla.
- Yeni stile bir ad ver.
- Düzenleme ekranında yeni ayarları tanı
- Kaydet ile yeni lider stilini projene ekle.

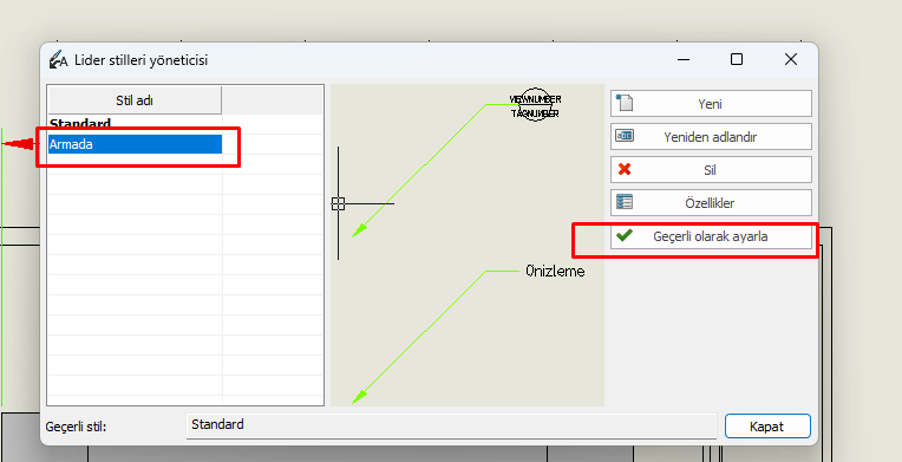

Lider Stillerini Çizimlerde Kullanma
Yeni veya mevcut bir lider stilini uygulamak için:
- Lider stili yöneticisini açarak, ilgili stil seçilir..
- Geçerli olarak ayarla seçeneği ile belirlenir.
İpuçları
Kurum standartları için tutarlı lider stilleri oluşturup projelerde kullanabilirsin.
Lider stilleri projeye özel olarak ayarlanabilir, böylece her projede farklı lider görünümü sağlayabilirsin.
Proje şablonlarında lider stillerini tanımlayarak her yeni projede otomatik olarak kullanıma hazır hale getirebilirsin.
Sonuç
Lider stilleri, çizimlerde açıklayıcı notların ve balonların daha profesyonel görünmesini sağlar ve okuması kolay hale getirir. SOLIDWORKS Electrical’ın esnek yapılandırma arayüzü sayesinde, istediğin kadar özelleştirme yapabilir ve projelerde tutarlı bir görünüm elde edebilirsin.
