SOLIDWORKS PDM’de bir kullanıcı model dosyasını kasaya gönderdiğinde (Check In), sistemin ilişkili çizim dosyalarını nasıl bulacağını ve sürece nasıl dahil edeceğini belirlemek için Ayarlar> Kasaya Gönder iletişim kutusu kullanılır. Bu ayarlar, kullanıcı veya gruba özel olarak yapılandırılabilir.
Modeli kontrol ederken çizimleri otomatik olarak ekleyin seçeneği işaretlendiğinde, kullanıcı bir parçayı veya montajı kasaya gönderirken sistem otomatik olarak ilgili. slddrw uzantılı çizimleri bulur ve “Kasaya Gönder” penceresine dahil eder. Bu özellik kapalıysa, çizim dosyaları sistem tarafından otomatik algılanmaz ve kullanıcıların bu çizimleri manuel olarak teslim etmesi gerekir.
Çizimlerin nasıl taranacağını belirlemek için aşağıdaki seçenekler kullanılabilir:

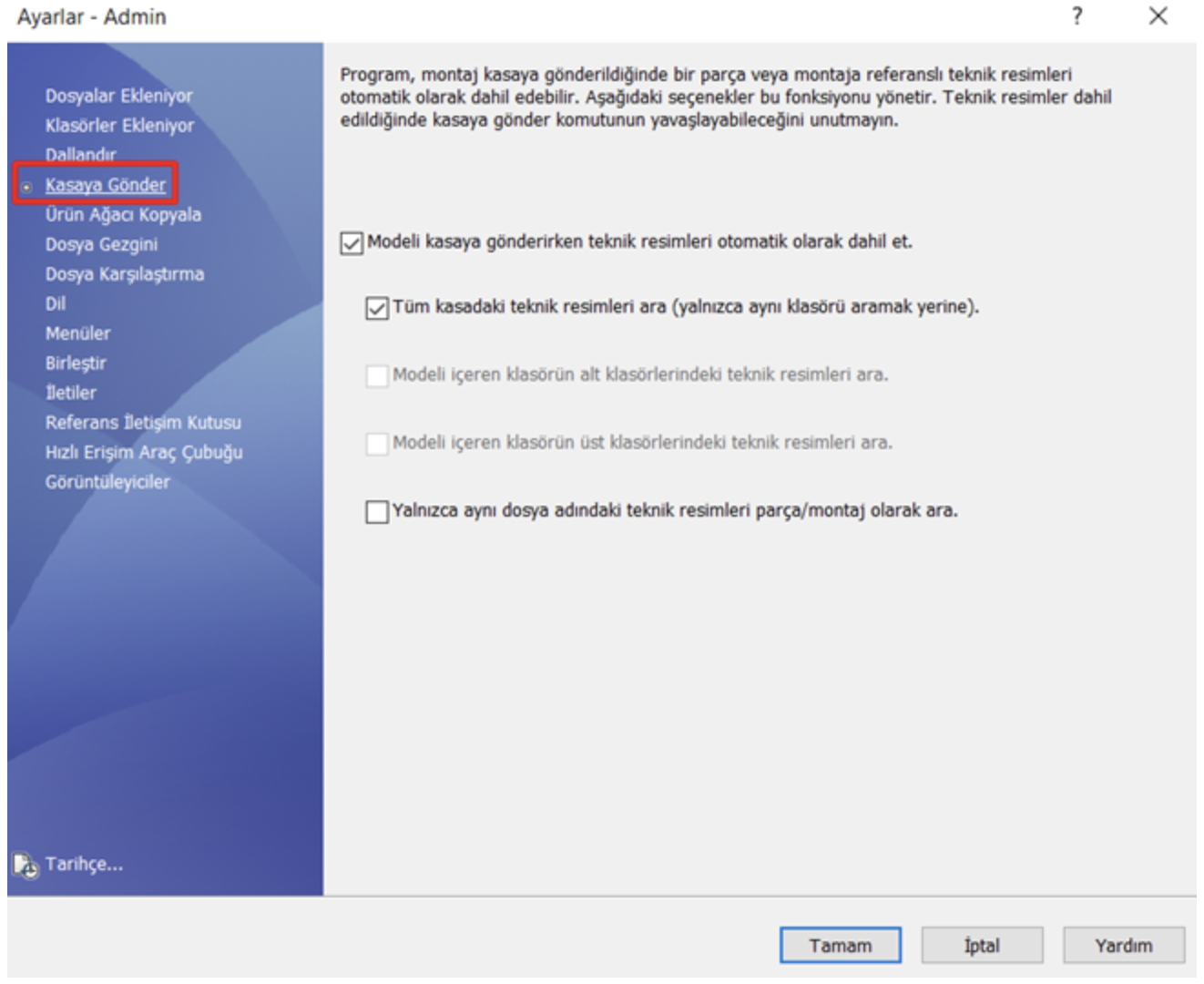

Kasaya Gönder Paneli Görünümü
- Tüm kasadaki teknik resimleri ara: İlgili çizim, yalnızca aynı klasörde değil, tüm kasa genelinde aranır.
- Modeli içeren klasörün alt klasörlerindeki teknik resimleri ara: Arama, modelin bulunduğu klasörün altındaki klasörlerle sınırlandırılır.
- Modeli içeren klasörün üst klasörlerindeki teknik resimleri ara: Sistem, model klasörünün üzerindeki klasörlerde çizim arar.
- Yalnızca aynı dosya adındaki sahip çizimleri ara: Yalnızca parça/montajla aynı ismi taşıyan çizimler tespit edilip listeye dahil edilir.
