NPT (National Pipe Thread Taper), özellikle ABD ve Kanada’ da yaygın kullanılan konik dişli boru standardıdır. Örneğin 1/4-18 NPT, 1/4 inç iç çap ve inç başına 18 diş anlamına gelir. “LH” eklenirse sol dişlidir.
Petrol ve gaz sektöründe sıkça karşılaşılan NPT dişleri, SOLIDWORKS’ te Delik Sihirbazı ile kolayca oluşturulabilir.
NPT Dişi Oluşturma Adımları:

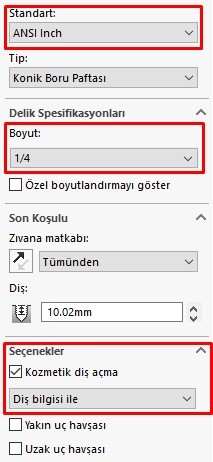

- Delik Sihirbazı’ nı açın.
- Delik Türü olarak Tapered Tap seçin.
- Standardı ANSI Inch, Türü ise Pipe Tap olarak ayarlayın.
- Gerekli diş boyutunu seçin.
- Bitiş koşulunu ve kozmetik iplik (Thread Callout) ayarlarını yapın.

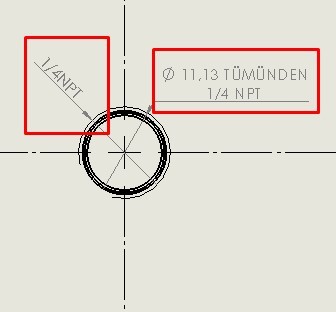

Daha sonra 2B teknik çizime geçildiğinde:
- Görünüm Paleti ile model görünümünü sürükleyin.
- “Import Annotations” açık olursa, diş açıklaması da görünür.
- Alternatif olarak, Model Öğeleri ya da Delik Açıklaması komutlarıyla diş bilgilerini çizime ekleyebilirsiniz.
