SOLIDWORKS Teknik Resim ortamındaki “Model Verilerini Kaydet” seçeneği, teknik resim dosyasının içine, ilgili 3D modelin bazı temel bilgilerini gömerek kaydetmesini sağlar.
- Normalde teknik resim dosyası sadece modele bağlıdır. Yani modeli bulamazsan veya erişemezsen teknik resim eksik açılır.
- Model verilerini kaydet seçeneği aktifse, çizim dosyası içine bir yedek model verisi (görünümler, kesitler vs.) gömülür.
- Böylece, model dosyası eksik/kaybolmuş olsa bile, çizimi tam haliyle açabilirsin (ancak düzenlemek için yine gerçek modele ihtiyaç var).
Avantajı:
- Dosya bağımsızlığı sağlar. Özellikle bir yere teknik resim gönderiyorsan ama modeli paylaşmak istemiyorsan çok işe yarar.
- Arşivleme ve uzun vadeli dokümantasyon için güvenlik katmanı oluşturur.
Dezavantajı:
- Dosya boyutu ciddi şekilde artar.
- Çok büyük modellerde kaydetme ve açma sürelerini biraz uzatabilir

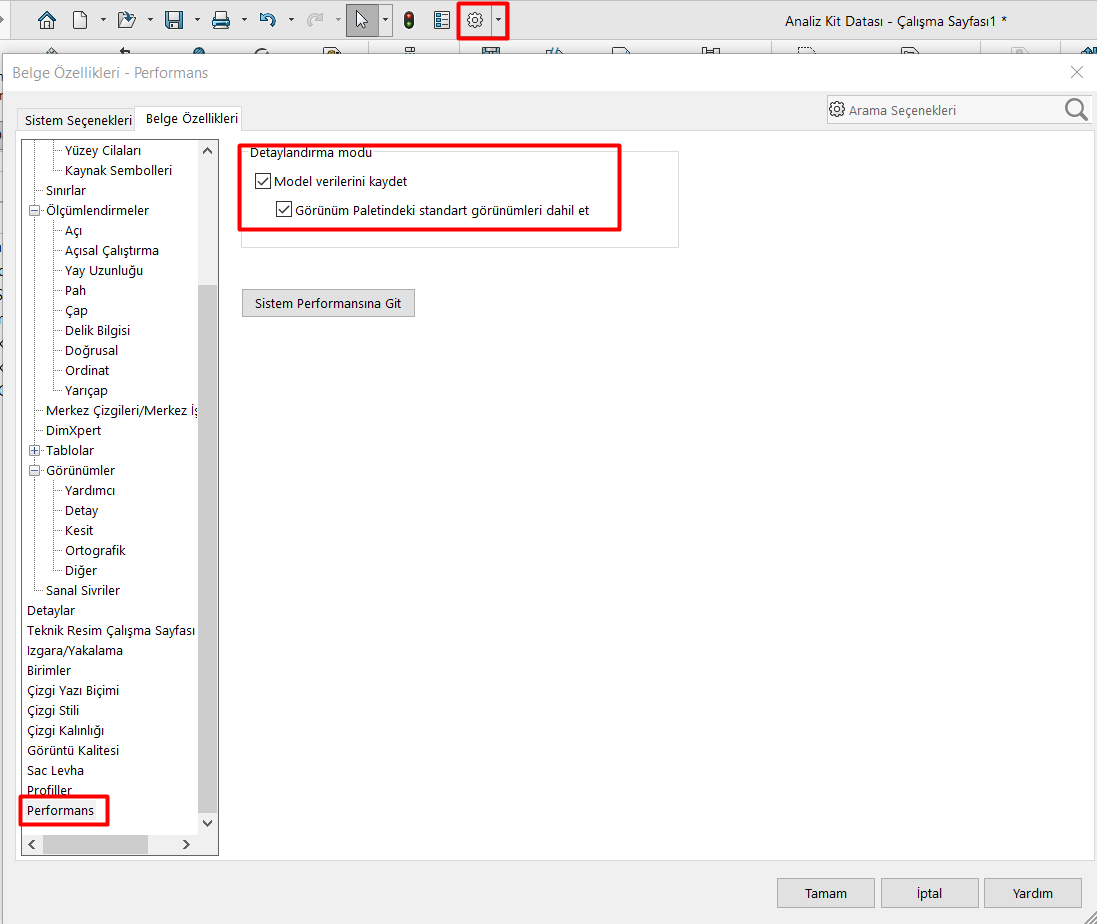

Sonuç olarak performans olarak sorun yaşıyorsanız mutlaka bu seçenek kapatılmalıdır. Fakat performans olarak bir sorununuz yok ve güvenlik ön planda tutuluyorsa mutlaka bu seçenek açılmalıdır. Solidworks içinde ayar yolu aşağıdaki görseldeki gibidir.
