SOLIDWORKS teknik resimlerini oluştururken model görünüşleri ekler ve dilersek bu görünüşler üzerinde düzenleme yapabiliriz. Bu düzenlemelerden bir tanesi de mevcut görünüm üzerinden aynalama yapmaktır. Ancak bazı senaryolarda, aynalama seçeneklerinin direkt olarak pasif geldiğini görebilirsiniz.

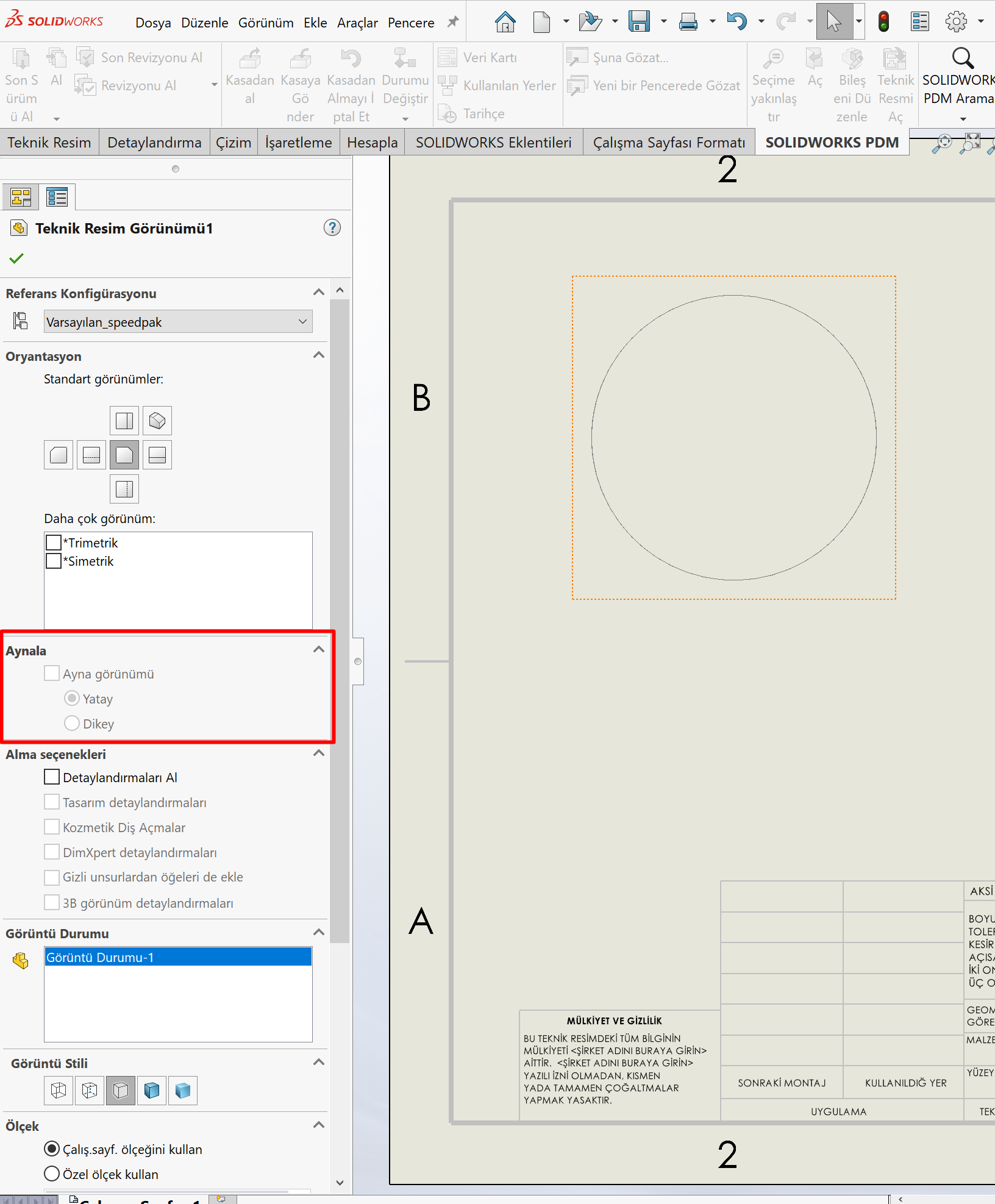

Teknik resim arayüzünde bu komutu pasif olarak görüyorsanız, sebebi datanız içerisinde speedpak unsuru bulunması olabilir. Modelde speedpak olup olmadığını da yine teknik resim arayüzü içerisinden öğrenebiliriz.

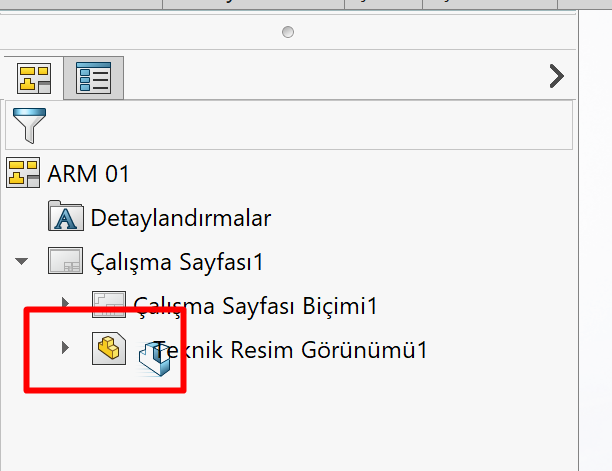

Sol menüden unsur ağacınızı kontrol ettiğinizde mavi gözüken bileşenleriniz varsa, modeliniz içerisinde speedpak unsuru var demektir. Bu unsur da sizin görünüşler üzerinden aynalama almanızı engelleyecektir.
Görünüşler üzerinden aynalama alarak ilerlemeniz gerekiyorsa, aşağıdaki kontrolleri sağlayabilirsiniz.

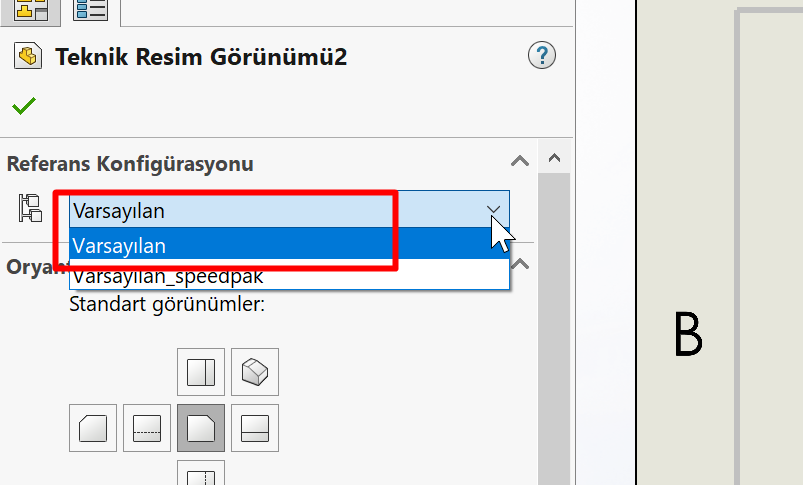

Teknik resim paletinden görünüş çekildikten sonra referans konfigürasyon kısmından speedpak yerine varsayılan konfigürasyonu seçebilirsiniz.

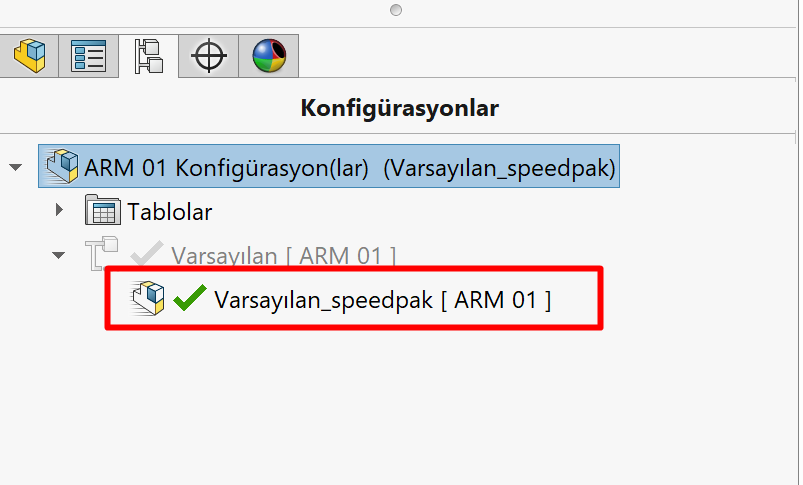

Montajın tamamı üzerinden değil belirli parçaları üzerinden speedpak alındıysa, bu kontrolde direkt olarak ikinci bir konfigürasyon göstermeyebilir. Bu senaryoda modelleriniz içerisinde speedpak konfigürasyonlarını bulup varsayılan konfigürasyonlara geçiş yaparak bu sorunu çözebilirsiniz.
