SOLIDWORKS teknik resimler üzerinde delik bilgilerini gösteren ” Delik Bilgisi Notu ” notları, genellikle otomatik olarak oluşturulur. Ancak bu notların biçimi her zaman ihtiyacımıza uygun olmayabilir. Bu durumda, calloutformat.txt dosyasını düzenleyerek varsayılan delik bilgisi açıklamalarını kişiselleştirebiliriz. Bu yazıda, bu format dosyasının nasıl düzenlendiğini adım adım ele alacağız.
Delik Bilgisi Notu Nedir?
Delik Bilgisi Notu, SOLIDWORKS’ te teknik resim üzerinde bir deliğin çap, derinlik, havşa bilgisi gibi ölçüsel özelliklerini otomatik olarak gösteren açıklamalardır.
Format Dosyasının Yeri

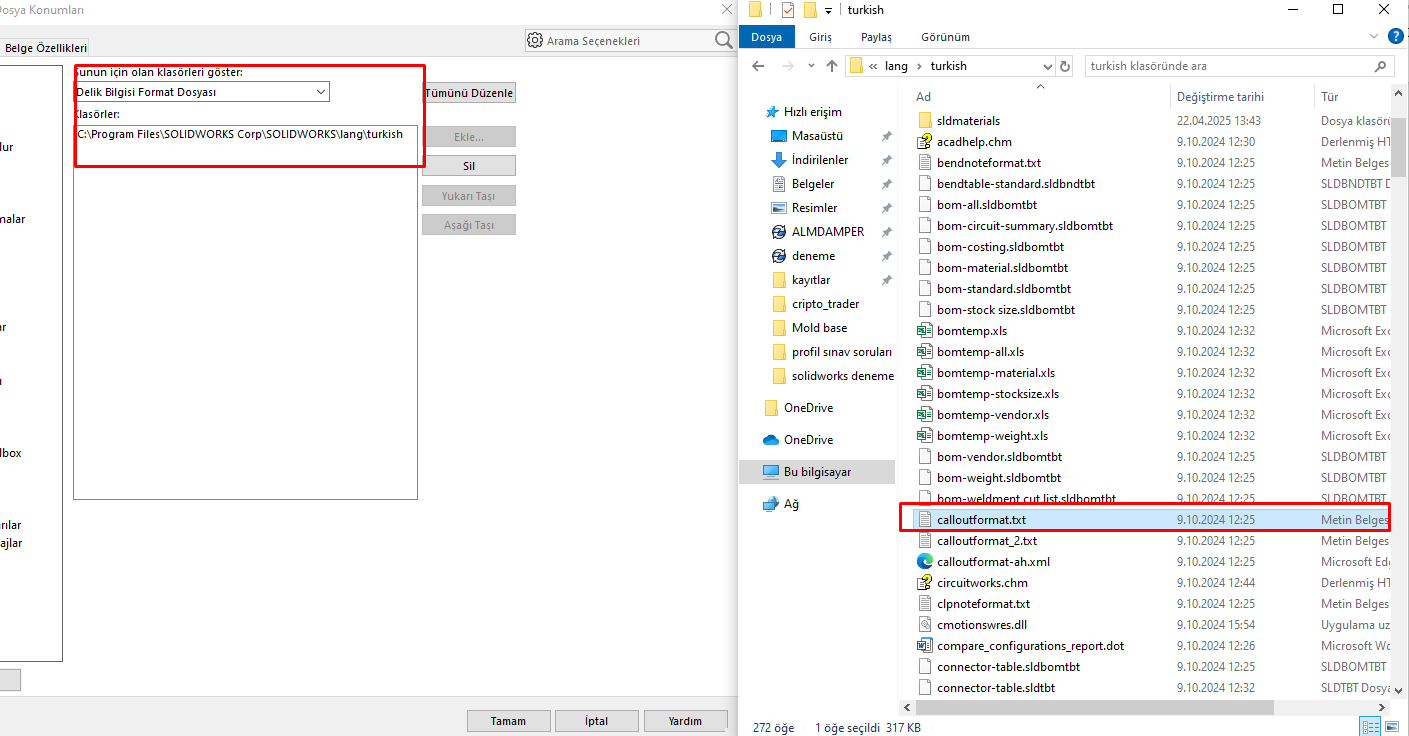

Delik açıklama biçimini belirleyen dosyanın adı calloutformat.txt’dir. Bu dosya SolidWorks kurulum dizininde şu yolu izleyerek bulunabilir:
C:\ProgramData\SOLIDWORKS\SOLIDWORKS XXXX\lang\english\calloutformat.txt
Not: XXXX yerine kullandığınız SolidWorks sürüm yılı gelir.
Dosya Nasıl Düzenlenir?

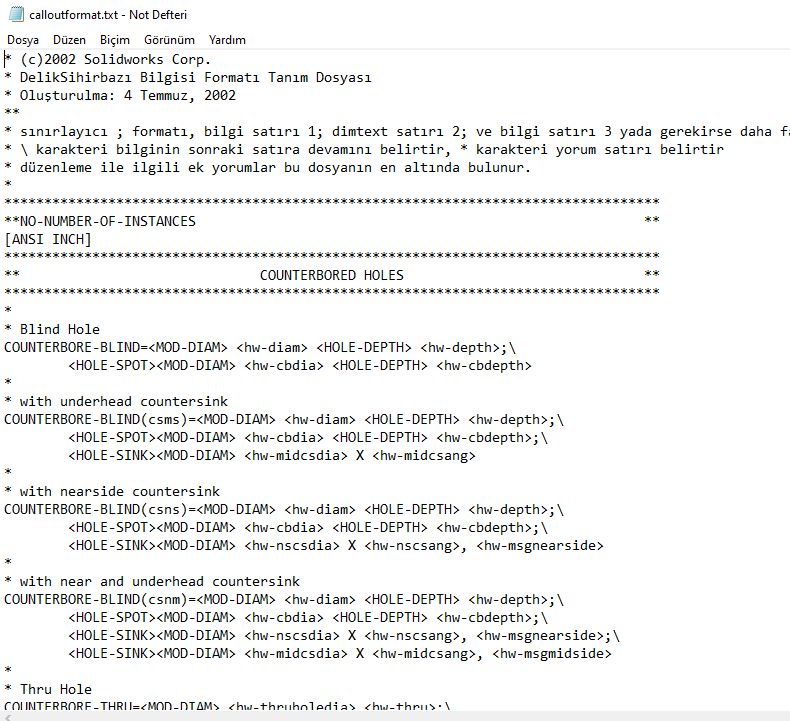

- txt dosyasını bir metin düzenleyici (örn. Not Defteri) ile açın.
- İçerisinde farklı delik türleri için tanımlı formatlar göreceksiniz.
- Örneğin, standart bir düz delik için şu format yer alabilir:
<MOD-DIAM> <hw-thru> THRU
Burada kullanılan etiketler şunlardır:
- <MOD-DIAM>: Deliğin çap sembolüyle birlikte çap değeri
- <hw-thru>: Deliğin baştan sona delik olduğunu belirtir
- THRU: “Baştan sona” anlamında metin ifadesi
Kendi ihtiyacınıza göre bu formatları özelleştirebilirsiniz. Örneğin çap değerinden sonra malzeme türü ya da işlem bilgisi eklemek mümkündür:
<MOD-DIAM> <hw-thru> THRU (CNC DRILL)
Değişikliklerin Etkin Olması
Değişikliklerin aktif hale gelmesi için:
- SOLIDWORKS uygulamasını kapatıp yeniden açın.
- Var olan teknik resimlerde bu değişiklik görünmeyebilir. Yeni bir teknik resim oluşturduğunuzda veya Callout’u silip yeniden eklediğinizde yeni format uygulanır.
