SOLIDWORKS Electrical’da, konnektör bağlantı etiketi, bir konnektör sembolündeki pinlerin hangi kablo, tel ya da potansiyele bağlı olduğunu tablo üzerinde etiket şeklinde gösteren özel bir araçtır. Genellikle konnektörlerin kablolama şemalarında, saha montaj planlarında veya kablo üretim çizimlerinde kullanılır.
Kullanım Amacı
- Konnektör pinlerinin neye bağlı olduğunu açıkça göstermek
- Kablolama sırasında karışıklığı önlemek
- Otomatik raporlamaya altyapı sağlamak (kablo bağlantı listeleri)
- Konnektör planlarının okunabilirliğini artırmak
Nasıl Kullanılır?

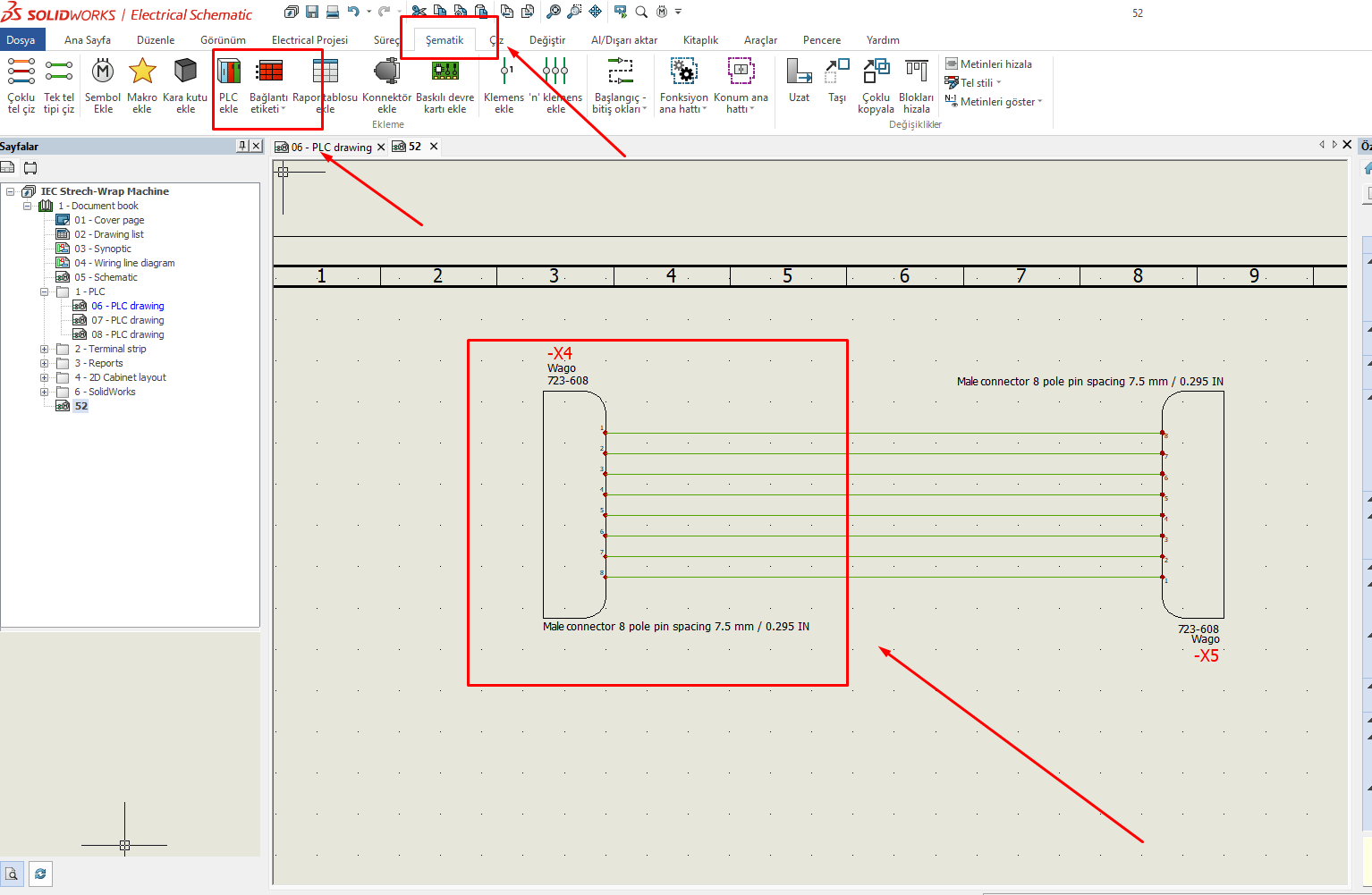

Konnektör Sembolünü Yerleştirme
- Şema tiplerine göre ilgili sekmede → Ekleme → Bağlantı Etiketi seçilir.

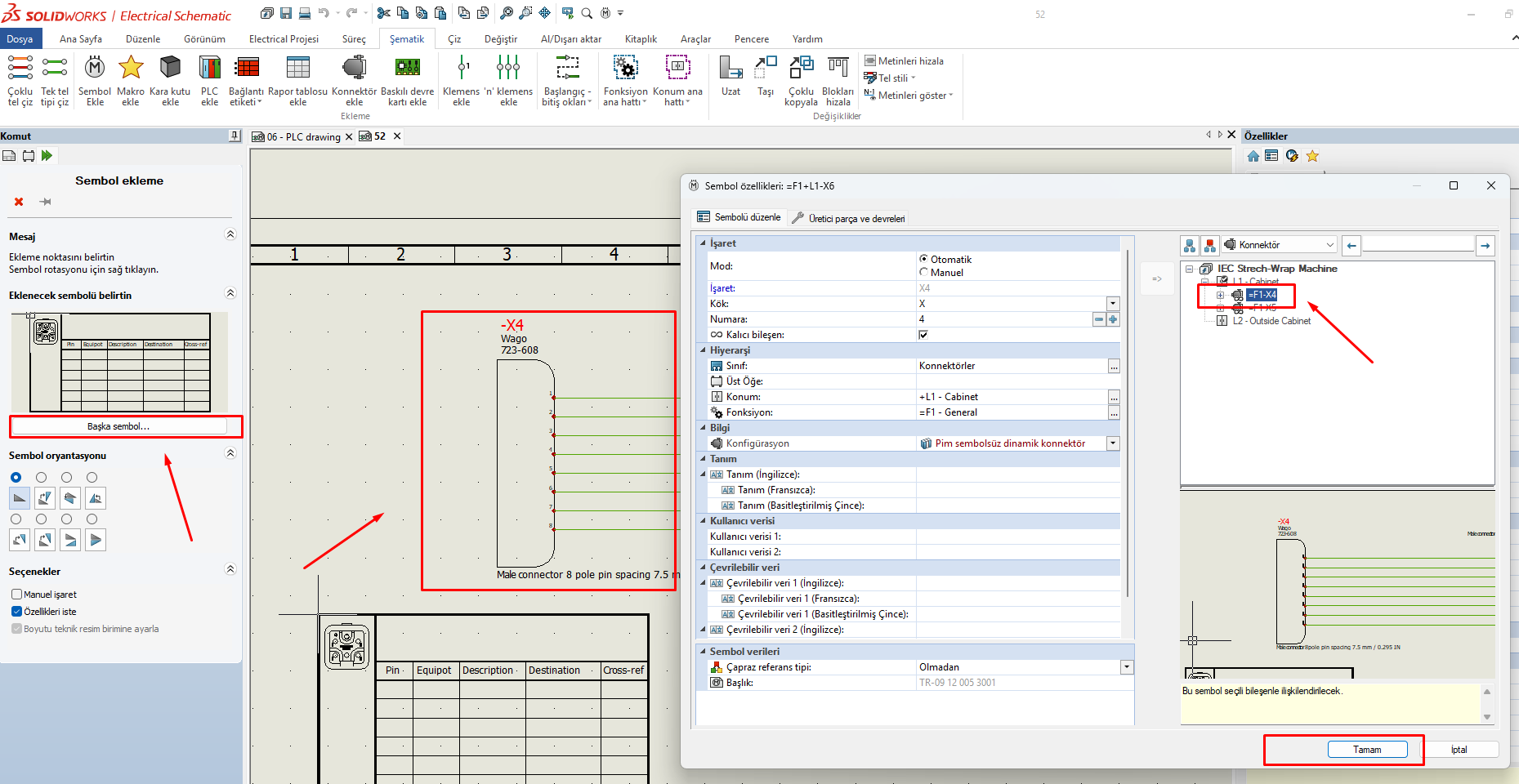

Bağlantıları Yapma
- Konnektör tanımına ait bileşeni seçin.

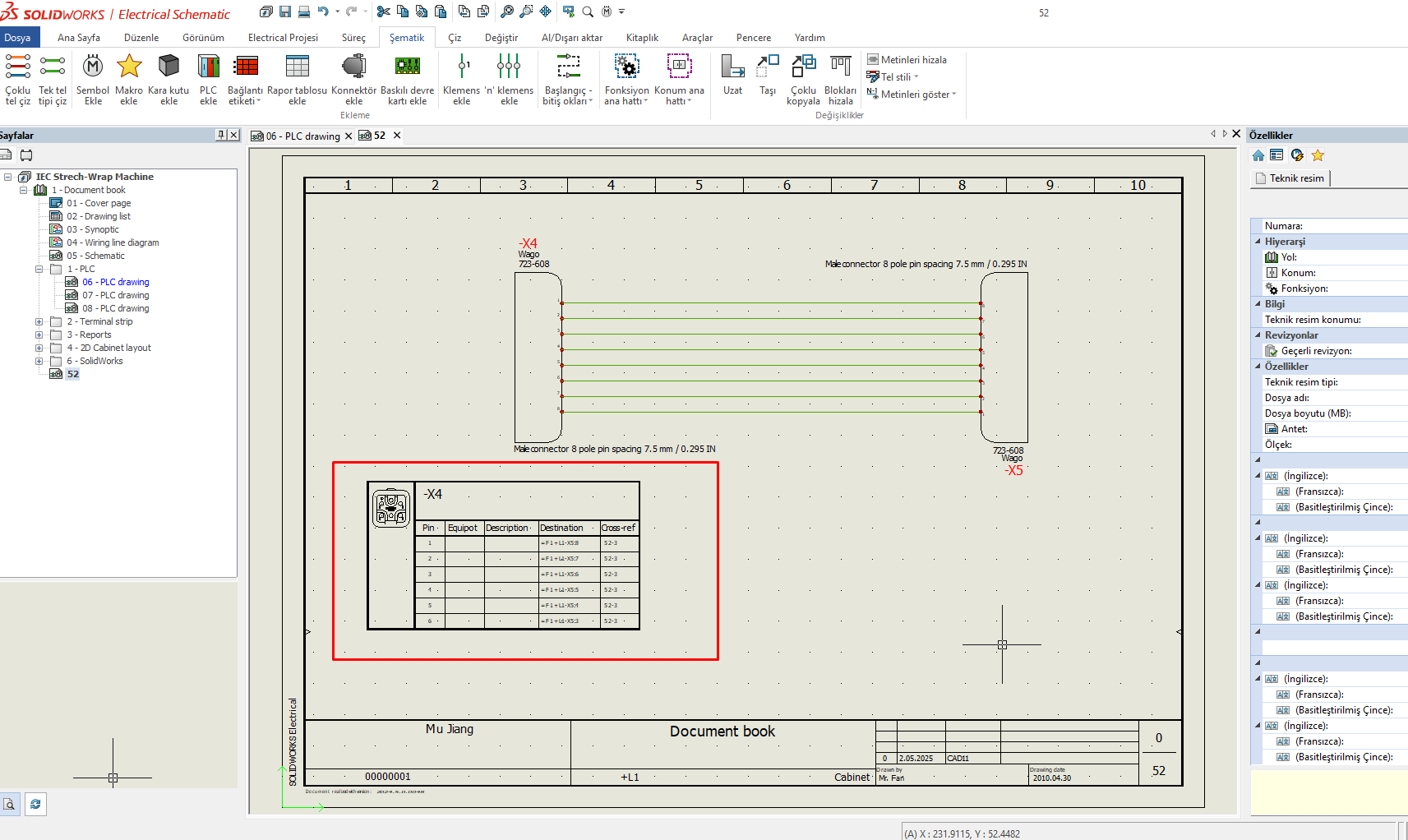

- Bağlantı etiketi hazır.
- Bir pin’e bağlanan tel değişirse, etiket otomatik güncellenir.
- Konnektör bileşeni başka bir bileşene bağlandığında etiket de ilişkili bilgileri yeniler.
- Kablolama projelerinde etiketlerin elle düzenlenmesi gerekmez; sistem verileri senkronize tutar.
Konnektör bağlantı etiketleri, Solidworks Electrical projelerinde bağlantıların görsel takibini kolaylaştıran, kablolama süreçlerinde netlik sağlayan ve raporlama süreçlerini destekleyen vazgeçilmez araçlardandır. Doğru kullanıldığında hem şematik hem üretim aşamalarında büyük avantaj sağlar.
