SOLIDWORKS Electrical’da katmanlar, projedeki çizim öğelerini organize etmek için kullanılır. Her katman; belirli bir renk, çizgi tipi, çizgi kalınlığı gibi görsel ayarları kontrol eder. Böylece şematik çizimler daha okunabilir ve düzenli hale gelir.
Katmanların Temel Fonksiyonları
- Belirli nesneleri gruplayarak görsel kontrol sağlar.
- Çıktı (PDF, DWG vb.) alırken belirli öğeleri gizleme veya vurgulama imkânı verir.
- Renk ve çizgi stillerini otomatik olarak uygular.
- Sınıflandırma (örneğin: güç hattı, sinyal hattı, mekanik referans vb.) kolaylığı sağlar.
Katman Ayarlarına Erişim
Katmanları yönetmek için
- Proje açılır.
- Çizim sayfası türlerinden biri açılır.
- Üst menüden “Değiştir” sekmesi tıklanır.
- Açılan sekmelerden “Layers” (Katmanlar) seçilir.

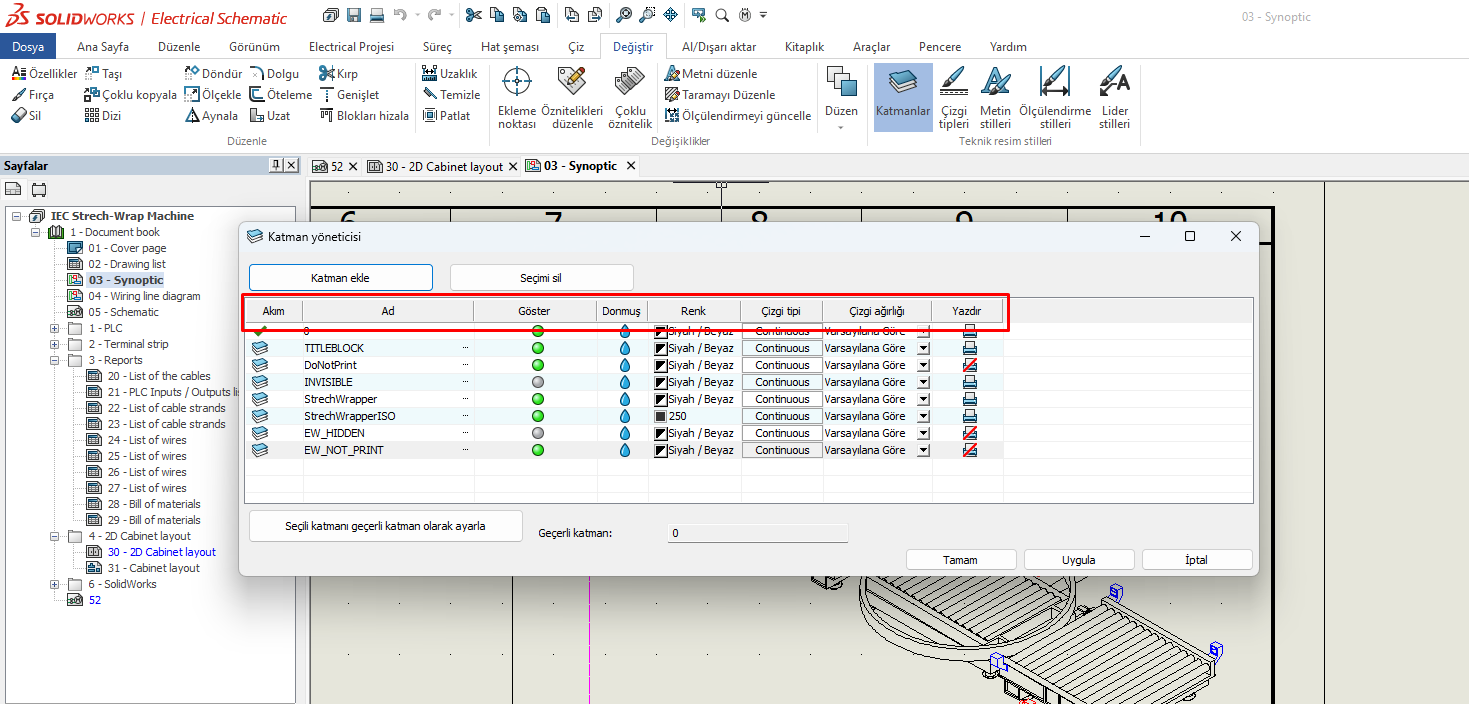

Katman Ayarları
Her katman için şu özellikler tanımlanabilir:
| Özellik | Açıklama |
| Name (Ad) | Katmanın ismi |
| Color (Renk) | Çizim öğesinin görünüm rengi |
| Line type (Çizgi tipi) | Düz, kesikli, noktalı gibi |
| Line weight (Çizgi kalınlığı) | 0.1 mm – 2 mm arası kalınlık |
| Visibility (Görünürlük) | Katmanı göster/gizle seçeneği |
İpuçları
- Proje başında standart bir katman şablonu oluşturmak, uzun vadede projeler arası tutarlılık sağlar.
- DWG çıktılarda bazı katmanları gizleyerek sade görünüm elde edebilirsiniz.
- Kullanılmayan katmanlar projeden silinmeden sadece devre dışı bırakılabilir.
