SOLIDWORKS PDM değişkenleri hem Başlık ve Yazar gibi önceden tanımlanmış özelliklere hem de SOLIDWORKS dosyalarındaki özel adlandırılmış özelliklere eşlenebilir. Bu kılavuzda, değişkenlerin SOLIDWORKS ve SOLIDWORKS PDM arasında nasıl eşleneceğini ele alacağız.
SOLIDWORKS PDM’ de Özel Özellikler Nasıl Eşlenir?
Başlamadan önce, SOLIDWORKS PDM ile hangi SOLIDWORKS Özel Özelliklerini eşlemek istediğinizi belirlemek isteyeceksiniz. Bunlar genellikle SOLIDWORKS şablonlarında tanımlanır ve dosya özelliklerini açıp Özel sekmesini görüntüleyerek görülebilir. Bu örnekte, bir “Çizim Başlığı” özelliği için eşleme yapacağız.
- SOLIDWORKS PDM Yönetimini PDM Kasası’ ndan veya Windows program aramasından başlatın.

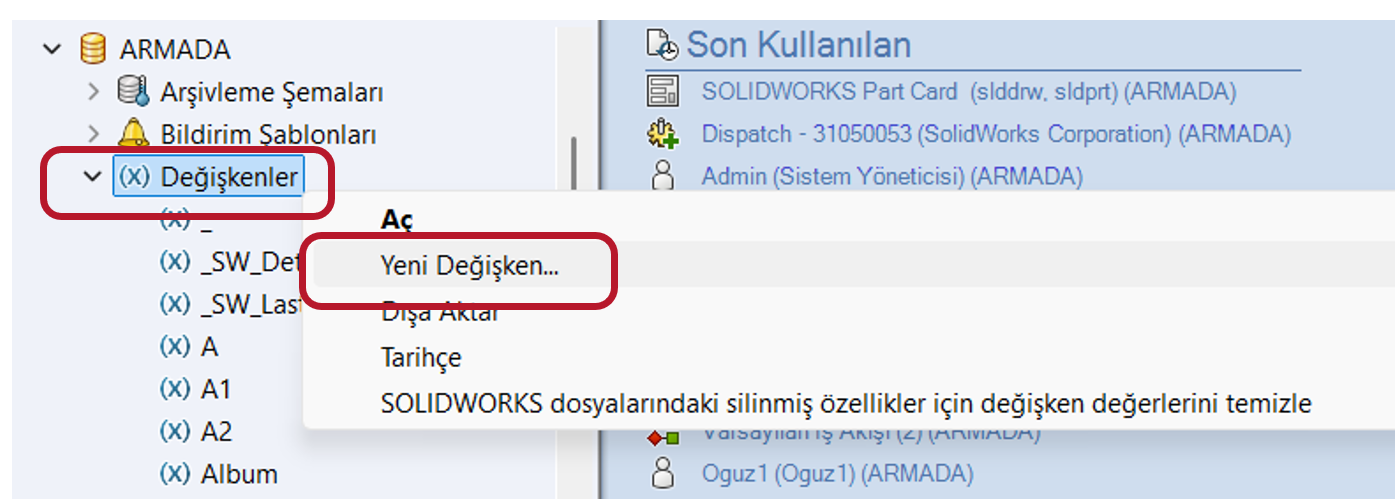

- SOLIDWORKS PDM Yönetimi aracında Değişkenler’ e sağ tıklayın ve Yeni Değişken’ i seçin.

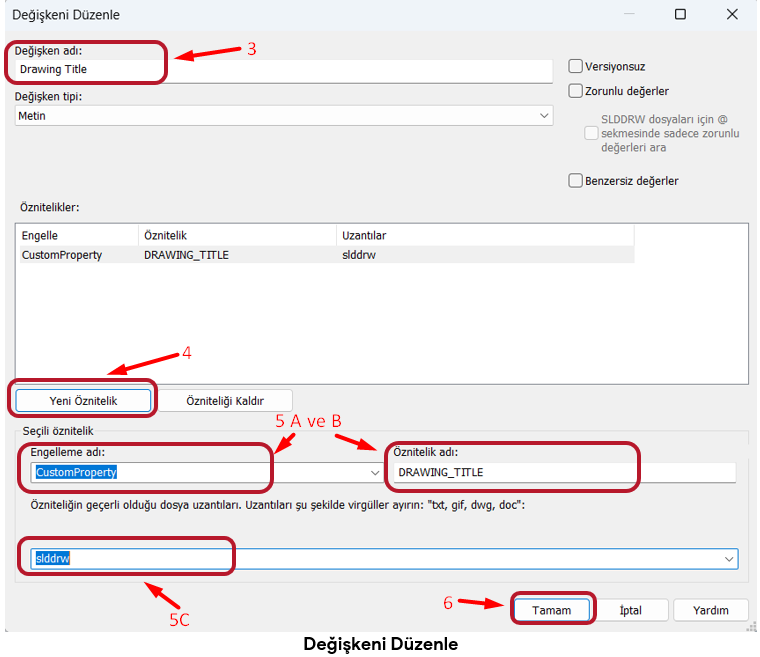

- Değişkeni Düzenle iletişim kutusunda, “Çizim Başlığı” adlı bir değişken oluşturun.
- Yeni Öznitelik’ e tıklayın.
- Seçili öznitelik bölümünde:
- Blok adı için “CustomProperty” yi seçin.
- Öznitelik adı için “DRAWING_TITLE” girin.
- Özelliği içeren SOLIDWORKS dosya uzantılarını virgülle ayırarak girin (örneğin, slddrw).
- Tamam’a tıklayın.

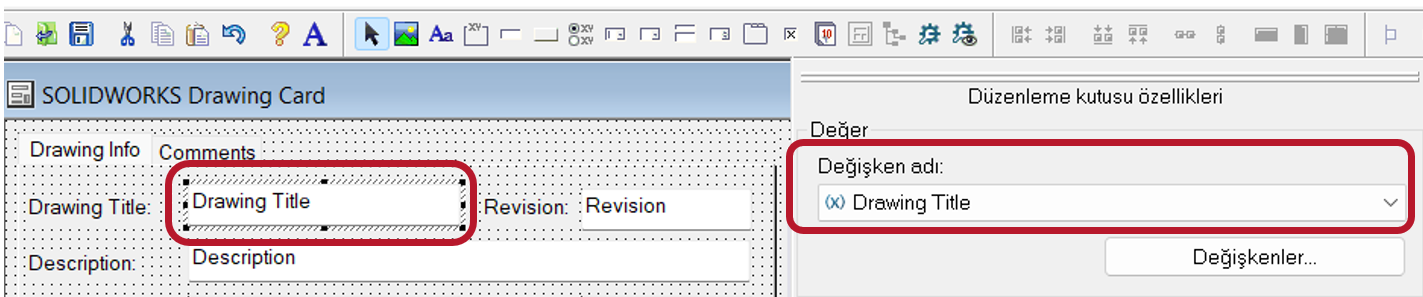

- Kart Düzenleyicisi’ nde , SOLIDWORKS Çizim dosyası için veri kartını açın.
- Bir düzenleme kutusu ekleyin ve bunu yeni oluşturulan Çizim Başlığı değişkenine bağlayın.
- Kartı kaydedin ve Kart Düzenleyicisi’ nden çıkın.
Diğer Olası SOLIDWORKS Özellik Eşlemeleri
| Veriable Name | SW Property Name | Block Name | Attribute Name |
| Drawing Title | DRAWING_TITLE | CustomProperty | DRAWING_TITLE |
| Weight | WEIGHT | CustomProperty | WEIGHT |
| Revision | REVISION | CustomProperty | REVISION |
| Designed By | DESIGNED BY | CustomProperty | DESIGNED BY |
| Next Assembly | NEXT_ASSY | CustomProperty | NEXT_ASSY |
| Vendor | VENDOR | CustomProperty | VENDOR |
SOLIDWORKS PDM’ de Dosya Özellikleri Nasıl Eşlenir
Değişkenleri dosya özelliklerine eşlemenin genel adımları yukarıda belirtilenlerle aynıdır.
- Değişkeni oluşturun:
- Değişken’ e sağ tıklayın ve Yeni Değişken’ i seçin.
- Değişken için bir ad girin.
- Yeni Öznitelik’ e tıklayın.
- Seçili öznitelik bölümünde:
- Bir Blok adı seçin.
- Bir Öznitelik adı girin.
- Bu değişken eşlemesini kullanacak dosya uzantılarını virgülle ayırarak girin.
- Tamam’a tıklayın.
Değişkeni PDM Veri Kartı Kontrolüyle İlişkilendirme
- SOLIDWORKS PDM Kart Düzenleyicisi’ nde, istediğiniz veri kartını açın.
- Karta yeni bir kontrol yerleştirin.
- Kontrolün özellikler bölmesinde, oluşturduğunuz Değişkeni seçin.
- Kontrol için ek özellikleri yapılandırın.
- Kartı kaydedin ve Kart Düzenleyicisi’ nden çıkın.
Bir değişkenin değeri dosya veri kartında değiştirildiğinde, dosyadaki ilişkili özellik değeri otomatik olarak güncellenir ve kullanıcıların dosyayı açıp yeniden kaydetmesi gerekmez. Yukarıdaki adımları izledikten sonra, yakında SOLIDWORKS PDM’ de değişkenleri gönlünüzce eşleyebilecek uzman olacaksınız. Ancak ekibimiz sorularınızı yanıtlamak veya ihtiyacınız olması halinde ek yardım sağlamak için her zaman buradadır. Bize [email protected] üzerinden ulaşabilirsiniz.
