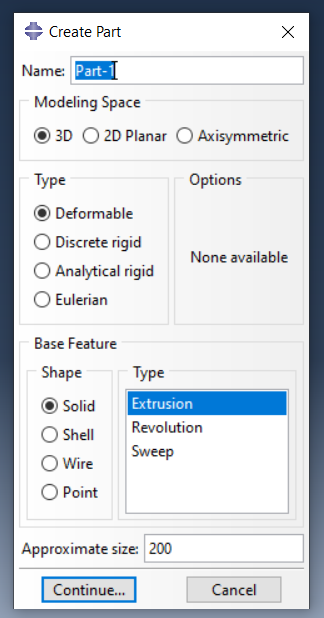

Abaqus sonlu elemanlar analizlerinde (FEA), parçalar analiz modelinin temel bileşenleridir. Abaqus/CAE ortamında bir parça (part) oluşturulurken ilk belirlemeniz gereken şey, bu parçanın türüdür. Abaqus’ta dört temel parça türü vardır:
- Deformable (Şekil Değiştiren Parça)
- Discrete Rigid (Ayrık Rijit Parça)
- Analytical Rigid Surface (Analitik Rijit Yüzey)
- Eulerian (akışkan veya karışım ortamlar)
Deformable Part
Bu tür parçalar, yükleme altında şekil değiştirme (deformasyon) gösteren ve malzeme davranışı modellenebilen objelerdir. Parça içindeki gerilme, gerinim ve diğer mekanik tepkiler hesaplanır.
Özellikleri
- Mesh ataması gerekir.
- Malzeme ataması gerekir.
- Deformasyona uğradığından gerilme-gerinim değerleri okunur.
- Temas alanları değişkenlik gösterebilir.
Kullanım alanları
- Statik ve dinamik yapısal analizler
- Termal analizler
- Elastik, plastik, hiperelastik, viskoelastik, vb. malzeme modelleri
- Kırılma, burkulma, yorulma gibi analizler
Discrete Rigid Part
Bu tür parçalar şekil değiştirmez. Yani yükleme altında cisimde hiçbir deformasyon olmaz; sadece katı cisim olarak yer değiştirir, döner veya sabit kalır. Parçanın şekli ve geometrisi analizde önemlidir ama malzeme modeli tanımlanmaz.
Özellikleri
- Mesh oluşur ancak hassasiyeti önemli değildir. Kaba mesh atılabilir.
- Malzeme ataması gerekmez. Sadece kütle ve atalet momenti belirtilebilir.
- Deformasyona uğramaz.
- Rijit cisim olduğundan dolayı temas davranışı düzgün tanımlanır.
Kullanım alanları
- Darbe analizleri
- Pres kalıpları
- Rijit çarpışma engelleri
- Sınır koşulu olarak kullanılan sabit rijit cisimler
Analytical Rigid Surface
Bu, geometrik olarak tanımlanan (ör. düzlem, küre, silindir vb.) sonsuz rijit yüzeylerdir. Bu tür yüzeyler meshlenmez; Abaqus içsel olarak bu yüzeyle kontağı çok hassas tanımlar.
Özellikleri
- Meshe gerek yoktur.
- Malzeme atamaya gerek yoktur.
- Rijit cisim davranışı sergiler.
- Analiz sürelerini düşürerek maliyeti azaltır. Temas hassasiyeti yüksektir.
Kullanım alanları
- Kontak analizleri (örneğin düz zeminle temas)
- Basitleştirilmiş darbe yüzeyleri
- Hesaplama maliyeti azaltmak için geometrik tanımlı sınırlar
Eulerian Part
Eulerian parçalar, sıvı, yarı katı, toz, patlayıcılar veya karışım ortamlar gibi maddelerin modellenmesinde kullanılır. Buradaki yaklaşım, klasik sonlu eleman (Lagrangian) mantığından farklıdır.Malzeme hareket eder ama mesh sabittir.
Özellikleri
- Mesh atılır ancak sabittir.
- Malzeme ataması gereklidir.
- Deformasyondan ziyade akışkan davranışı söz konusudur.
- Genel uygulamalar Abaqus/Explicit içerisinde oluşturulur.
- Eulerian parçalar, katı cisim gibi davranmaz. İçinde birden fazla faz (örneğin hava + su) eş zamanlı taşınabilir. Lagrangian parçalarla etkileşime girerek ALE (Arbitrary Lagrangian-Eulerian) analizleri yapılabilir.
Kullanım alanları
- Patlama simülasyonları
- Akışkan dolu hazneler
- Erime/sıvılaşma analizleri
- Çok fazlı karışımlar (örneğin hava + su, su + kum)
- Metal döküm, enjeksiyon kalıplama gibi işlemler
