SOLIDWORKS‘de hazırladığımız projeleri 3DEXPERIENCE platformuna yükleme yaparken otomatik isimlendirilmesi ve bunun bir kural halinde yazılmasını yapabiliriz. Otomatik isimlendirme ile parça montaj ve teknik resim kayıtlarında kurallı otomatikleştirme yapabiliriz.
Öncelikle admin kullanıcısı platforma giriş yaparak “Platform Management” bölümün geçiş yapmalıdır.

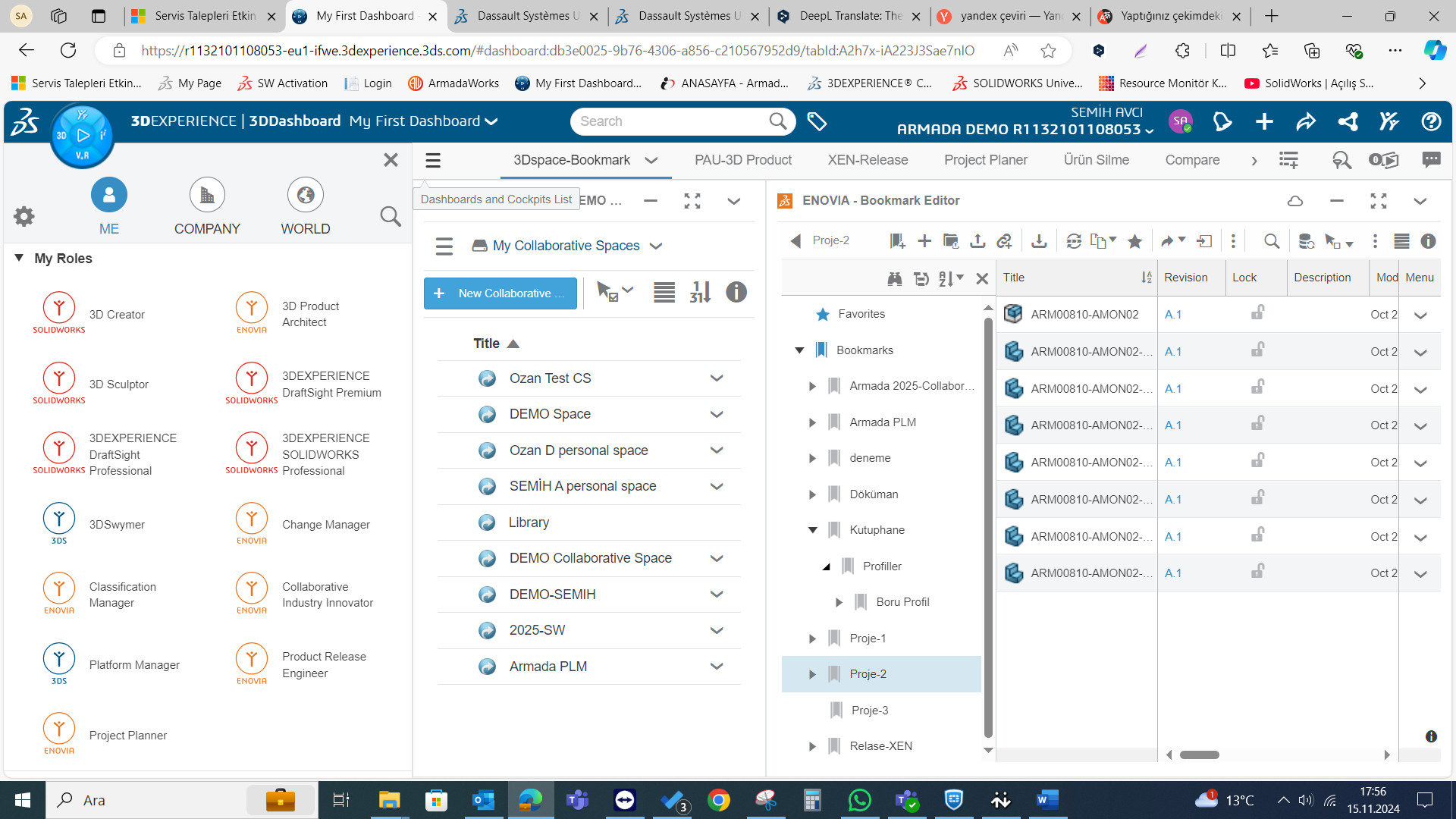

“Platform Management” bölümüne geçmek için 3DExperience platformumuza da kullanım dashboard sayfasının sol üst köşesinde yer alan üç çizgi şeklinde görünen “Dasboards and Coocpits List” bölümüne geçiş yaparak “Platform Management” sayfasının açılışını sağlayalım.

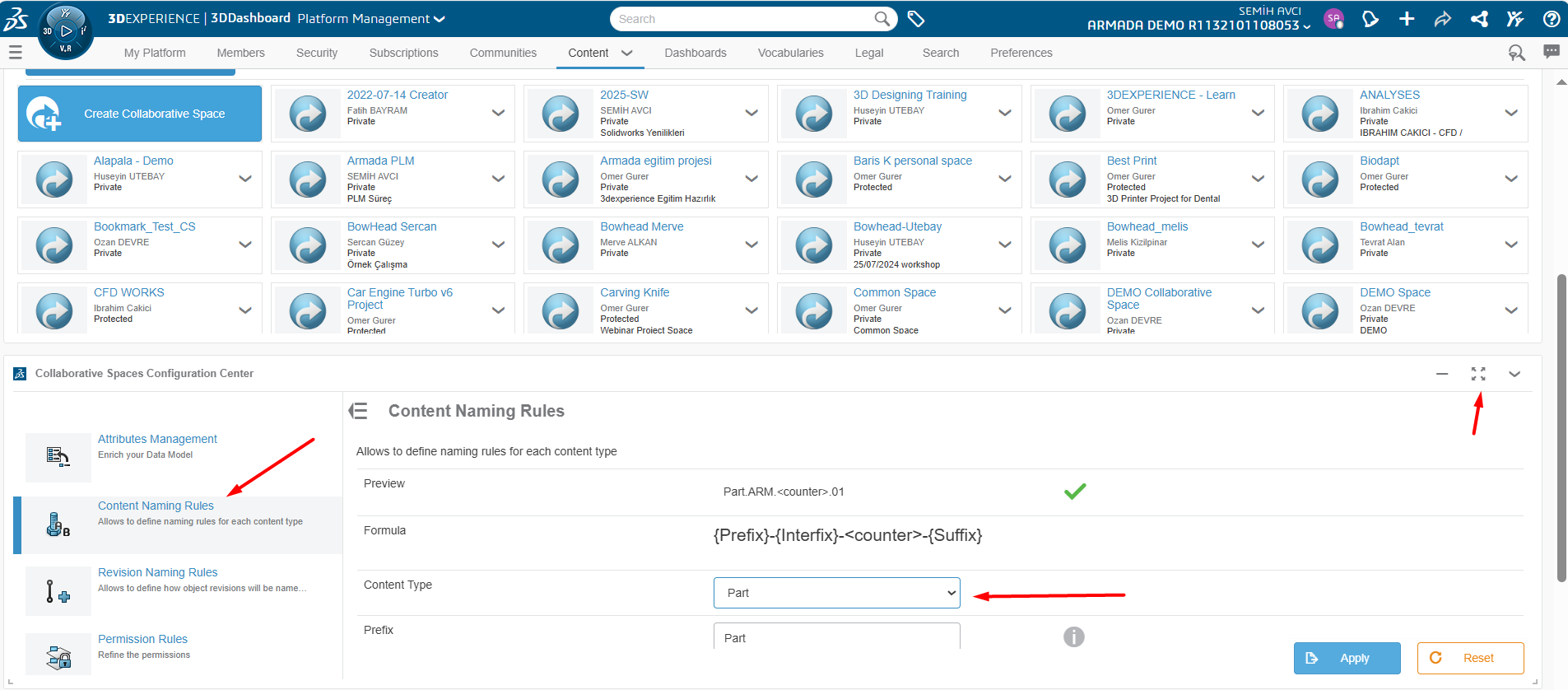

Platform management bölüme giriş yapıldığında “Content” ayarlarında “Collaborative Spaces Configuration Center” bölümüne gelerek “Content Naming Rules” ayarlarına girş yapalım ve ekranı büyüterek işlem yapabiliriz.

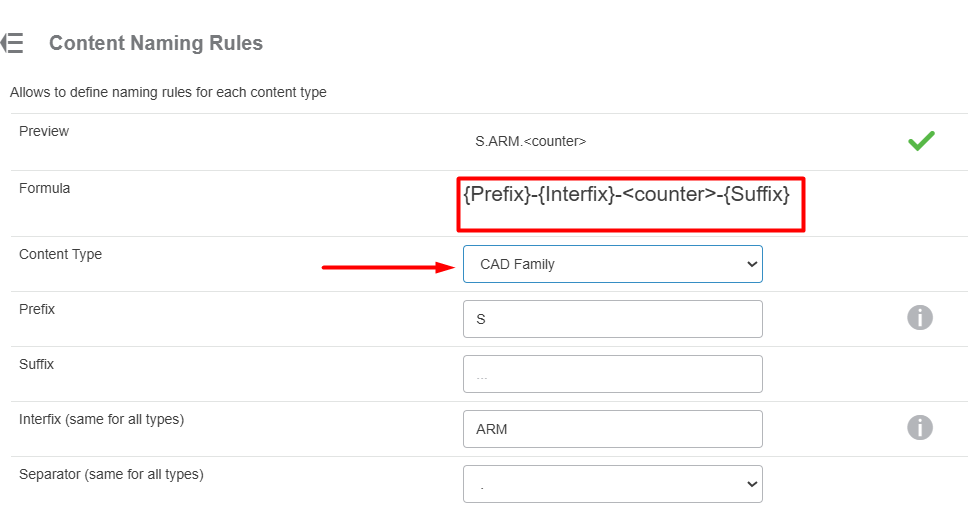

Örnek olarak part dosyalar için Content Type bölümünde “CAD family” seçilerek yapılabilir. Bu durum teknik resim olsaydı “Draft” seçilerek yapılabilir. “Prefix” ön ek olarak ne yazmak istiyorsak “Suffix” son ek olarak eklemek istenilen varsa yazılır. “İnterfix” olarak da ara ek yazılmak istenilen yazılır ve “Separator” ile de ayraç belirlenir. Preview bölümünde ise yazılmış olan kurallı isimlendirme ön izlemesi görülür. Bu isimlendirme kuralı teknik resim, montaj gibi ürünler içinde yapılabilir. Bu kurallar yazıldıktan sonra kaydedilir ve SOLIDWORKS’te her kayıt esasında kuralın geçerli olması için bir ayar daha gereklidir.

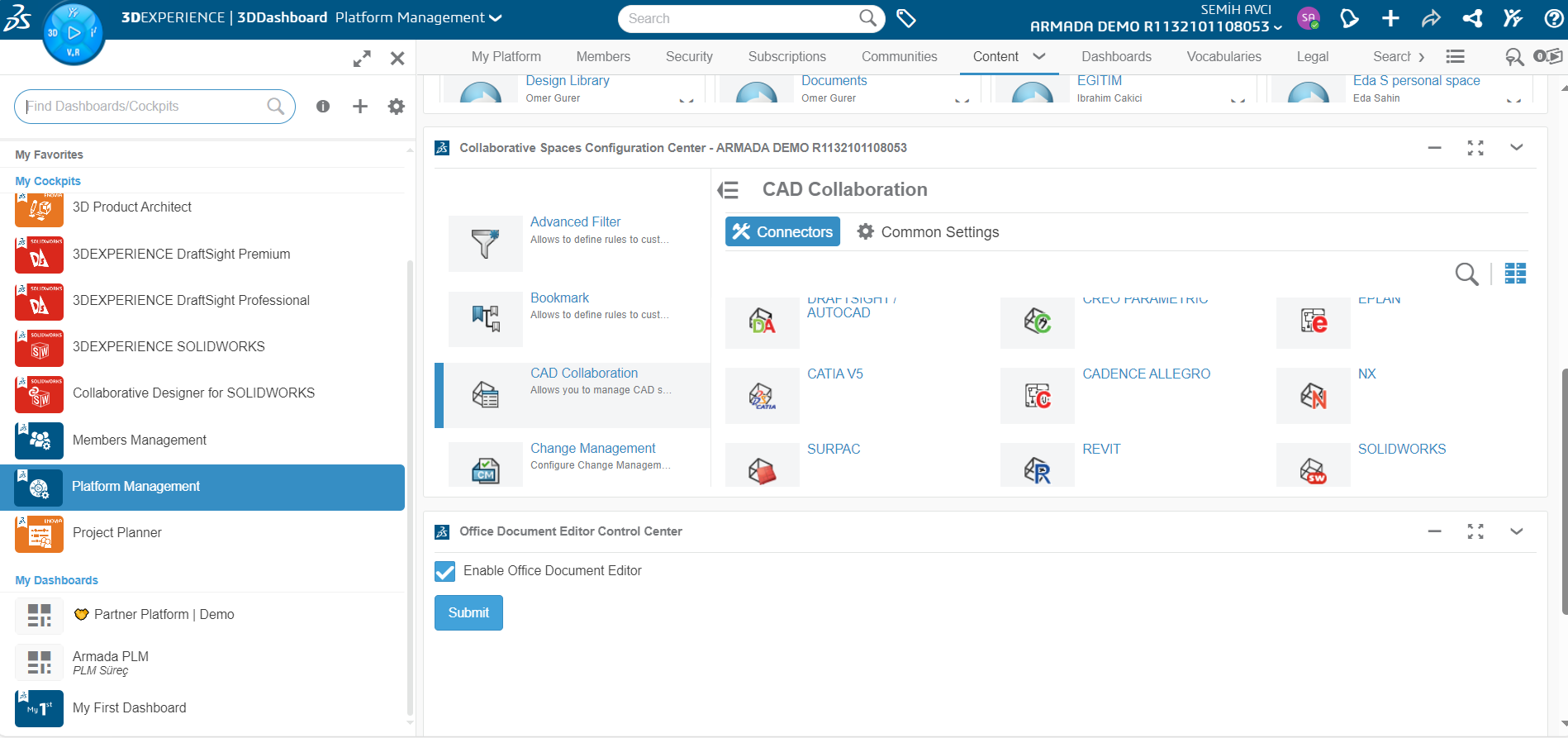

Sol bölümde açılan “My Cookpist” listesinden “Platform Management” sayfasının açılışını sağ bölümde sağladıktan sonra “Collaborative Spaces Configuration Center” bölümüne gelerek “Cad Collaboration” ayarlarına ulaşalım. “Cad Collaboration” içinde “SOLIDWORKS” ayarlarına gelelim.

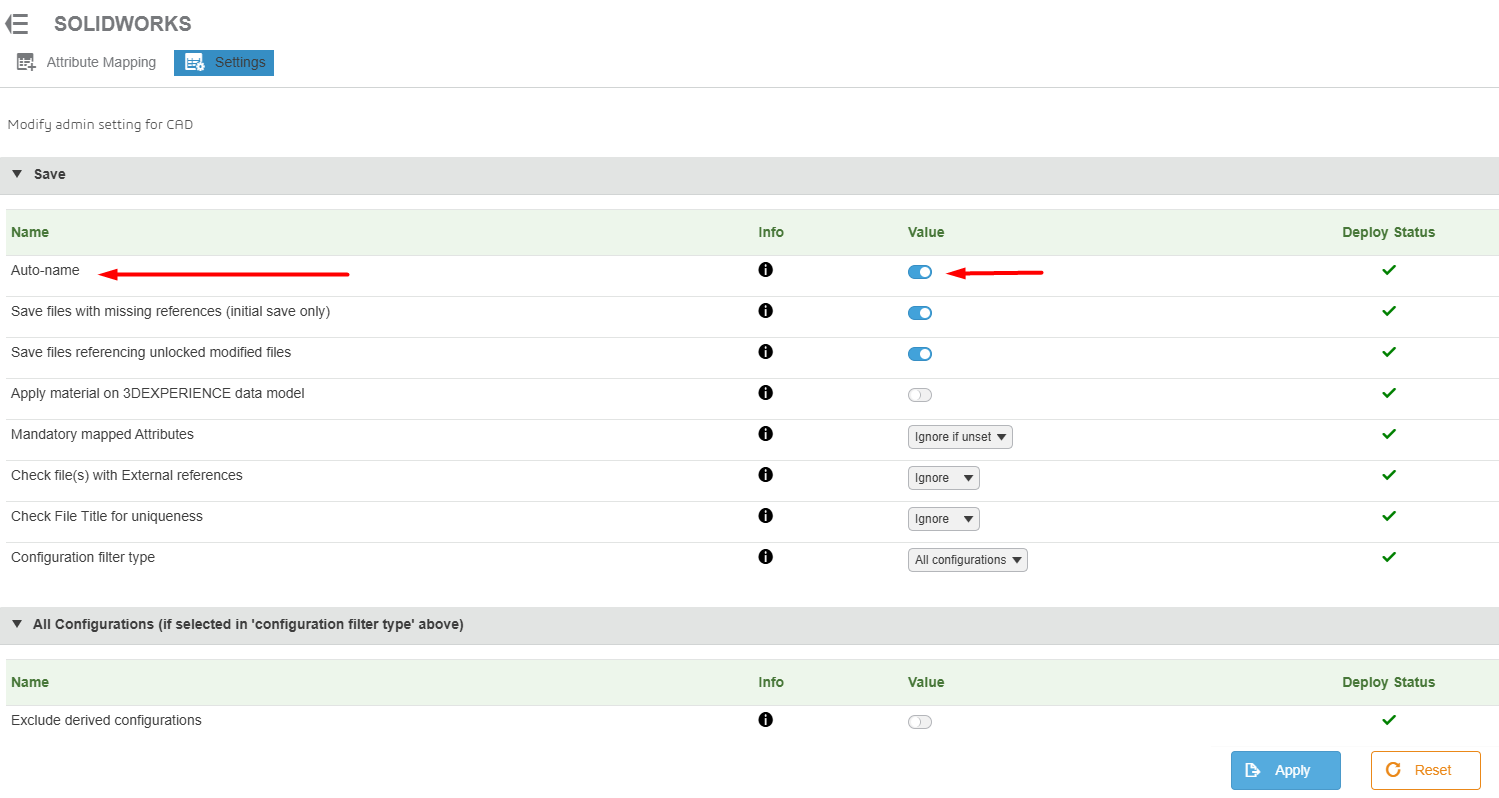

SOLIDWORKS ayarlarına tıkladığımızda açılan sayfayı ful screen yaparak daha rahat bir görünüm sağladıktan sonra “Settings” bölümüne gelelim. “Name” bölümünde yer alan Autoname ayarını Value değerini aktifleştirelim. Böylece her SOLIDWORKS’te parça tasarımımızı 3DEXPERIENCE ortamına kaydederken parçalarımız otomatik isimlendirilmiş olacaktır.

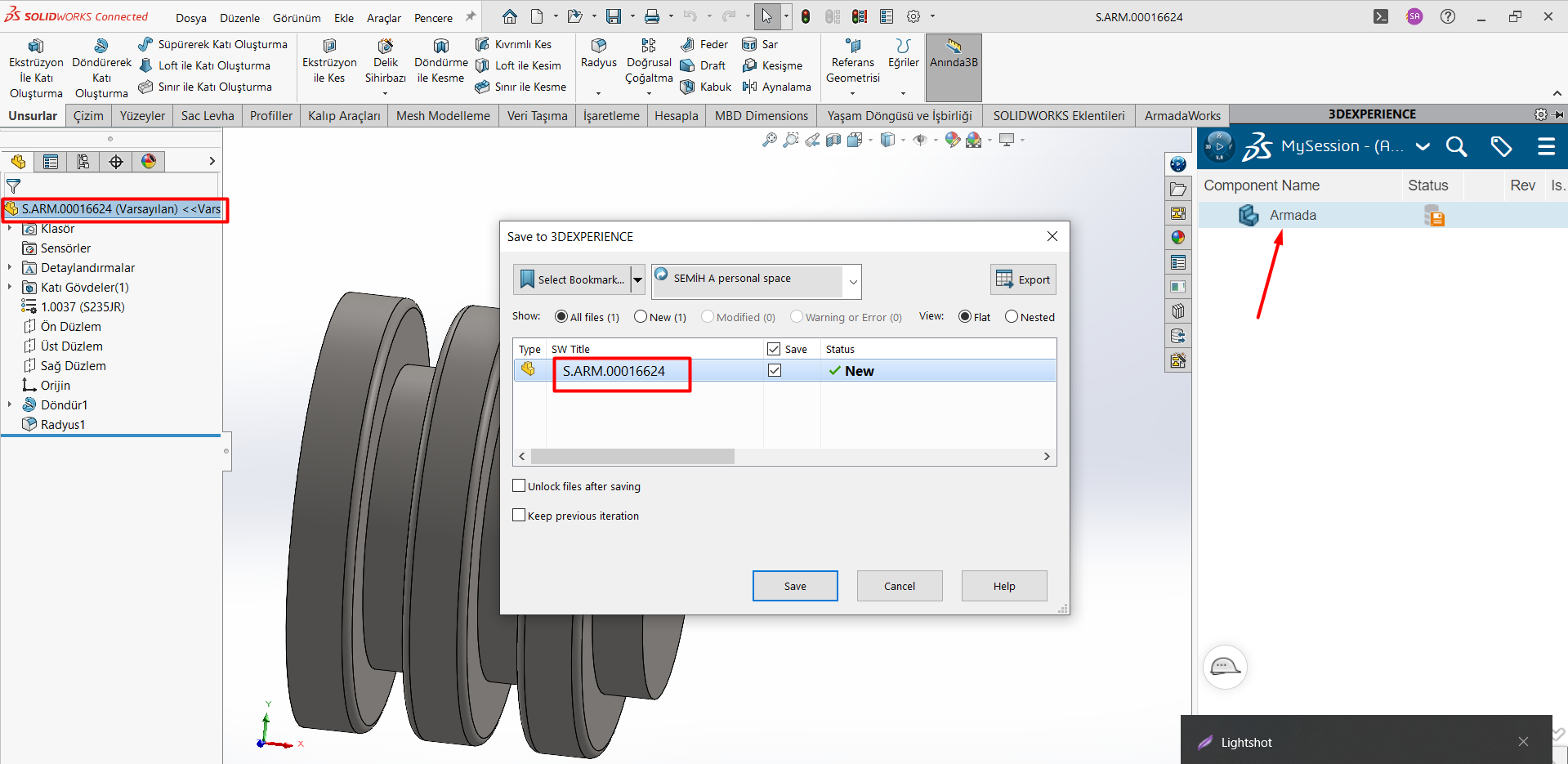

Sizlerde resimde görüldüğü üzere herhangi bir isim verdiğiniz tasarımınızı Platforma kaydedilmeye başlanıldığında otomatik isim verildiğini görebilirsiniz. Burada Armada isimli parça platforma kaydedileceği zaman S.ARM.00016624 ismini otomatik olarak almaktadır.
Firmalarımızda bu ayarları uygulayarak isimlendirme sorununu otomatik çözümleyebiliriz.
